卡特彼勒油氣解決方案

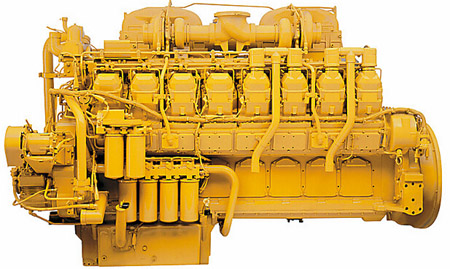

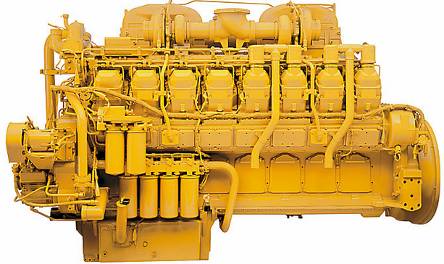

卡特彼勒陸上機械式鉆井3516發動機

概述

Cat 3516 發動機為鉆探行業設立了標準。 多年來，3500 平臺以其在石油領域中的出******能、耐用性以及可靠性，一直受到鉆探用戶的青睞。適宜采用 3512 發動機的應用是陸地鉆機的機械傳動應用。Cat 代理商全球網絡是 Cat 發動機的堅強后盾，可以隨時為您的業務提供技術支持、維修、零件和保修。3516 發動機在轉速為 1200 rpm 時的額定值為 1230 bkW（1649 bhp）。 未經過排放認證，適用于非管制地區。

發動機技術規格

液體容量

尺寸

優勢與特性

產品設計

專為滿足油氣應用需求而開發- 久經考驗的可靠性和耐用性- 堅固的柴油加強版設計延長了使用壽命，降低了擁有成本和運營成本- 市場領先的功率密度- 專為在高溫環境和高海拔應用的石油領域條件下工作而設計- 較長的大修壽命，已在石油領域應用中得到驗證- 核心發動機部件可在大修時修整和重復使用

易于安裝

- 內外部底座安裝配置簡化了鉆井集成- 廣泛的附件啟用配置靈活性- 內部底座三點發電機座可保持工廠校準效果- 單提升點簡化了安裝作業

發動機控制和保護

- Woodward 3161 調速器- 儀表板上配有緊急停機按鈕- 提供空氣關斷和防爆安全閥- 提供額外的警報、輸入和輸出

定制組件

對于任何石油應用，信賴 Caterpillar 使用定制工廠發電機組和機械套件滿足您的項目需求。 通過與我們的當?shù)卮砩虆f(xié)作，可以對 Cat 發動機、發電機、控制裝置、散熱器和變速箱進行定制和搭配，以便形成一個獨一無二的解決方案。 定制組件可以在全球范圍內獲得支持，起動后將享有一年的保修。

測試

- 每個 Cat 發電機組都已經過滿載測試，用于確保正確的發動機性能。- 將發電機組作為一個組件進行裝配、測試和驗證，以確保性能、可靠性和耐用性。

通過全球 CAT 代理商網絡提供產品支持

- 2200 多家代理商經銷店- 經過 Cat 工廠培訓的代理商技術人員為您的 Cat 石油產品提供全方位服務- 全球范圍內的零件供應、維修和保修- 預防性維護協議可用于故障出現前的維修- S•O•SSM 計劃會將您的機油和冷卻液樣本與 Caterpillar 設立的標準進行比較，以確定：• 內部發動機部件的狀態• 是否存在多余的液體•是否存在燃燒副產品• 現場的特定換油周期

超過 80 年的發動機制造經驗

擁有這些制造流程能夠促使Caterpillar 生產優質可靠的產品。

優勢與特性

標準/選裝設備

3516 標準設備

卡特彼勒陸上機械式鉆井發動機進氣系統

耐腐蝕后冷器芯

標準負荷空氣濾清器

保養指示器

卡特彼勒陸上機械式鉆井發動機控制系統

調速器，Woodward 3161 — 右側

氣動控制

正鎖定調速器控制

卡特彼勒陸上機械式鉆井發動機冷卻系統

自動調溫器和殼體（雙出口）

齒輪驅動型水套水泵

卡特彼勒陸上機械式鉆井發動機排氣系統

干式排氣歧管

排氣伸縮接頭、適配器和法蘭

飛輪和外殼

SAE 編號 00 飛輪

SAE 編號 00 飛輪外殼

SAE 標準旋轉裝置

卡特彼勒陸上機械式鉆井發動機燃油系統

燃油濾清器

輸油泵

燃油軟管

燃油注油泵

卡特彼勒陸上機械式鉆井發動機儀器

模擬儀表：

卡特彼勒陸上機械式鉆井發動機潤滑系統

曲軸箱通氣孔

機油冷卻器

機油濾清器

較淺的油底殼

排油延伸，2 個 NPT 內螺紋接頭

卡特彼勒陸上機械式鉆井發動機安裝系統

導軌，安裝，落地式

動力輸出

輔助傳動裝置

前殼體，兩側

卡特彼勒陸上機械式鉆井發動機保護系統

左側手動關閉控制

接線盒

安全停機保護，通電停機

卡特彼勒陸上機械式鉆井發動機起動系統

空氣起動馬達

空氣消音器

常規

噴漆 – Cat Yellow

減振器和護罩

吊耳

3516 選裝設備

卡特彼勒陸上機械式鉆井發動機進氣系統

重負荷空氣濾清器

遠程進氣口適配器

卡特彼勒陸上機械式鉆井發動機控制系統

負載共享調速器，2301A

負載共享模塊

調速器轉換為 0-200 mA 直接機架控制

局部油門控制裝置

油門位置傳感器

卡特彼勒陸上機械式鉆井發動機冷卻系統

高亮黑色折疊芯件散熱器和傳統芯件散熱器

皮帶護罩

鼓風風扇

風扇傳動裝置和風扇皮帶輪

散熱器蓋

水位開關儀表

空氣分離器

冷卻液液位傳感器

接頭

歐盟認證

卡特彼勒陸上機械式鉆井發動機排氣系統

排氣彎管

排氣管消音器

卡特彼勒陸上機械式鉆井發動機燃油系統

燃油粗濾器

發電機和附件

低電壓擴展盒

潛在和電流變壓器

空氣濾清器

電纜接入盒

軸承 RTD

卡特彼勒陸上機械式鉆井發動機儀器

客戶管理設備

儀表和儀表板

開關和接觸器

卡特彼勒陸上機械式鉆井發動機潤滑系統

曲軸箱煙霧處理裝置

油底殼附件

動力輸出

曲軸皮帶輪

前短軸

充電交流發電機

空氣壓縮機

卡特彼勒陸上機械式鉆井發動機保護系統

防爆安全閥（3）

關斷裝置

開關和接觸器

卡特彼勒陸上機械式鉆井發動機起動系統

手動空氣起動裝置

空氣壓力調節器

常規

飛輪護罩
