卡特彼勒陸上機械式鉆井3508發動機

Cat 發動機多年來一直是世界大多數鉆機背后的驅動力。 Cat 機械式鉆井發動機具有久經考驗的可靠性和耐用性、每種應用領域所需的正確動力、維修保養方便性以及較低的擁有成本和運營成本。 Cat 卡特彼勒陸上機械式鉆井發動機為泥漿泵中的直接驅動設備提供了寬范圍的功率，以便為整個鉆井作業提供動力。

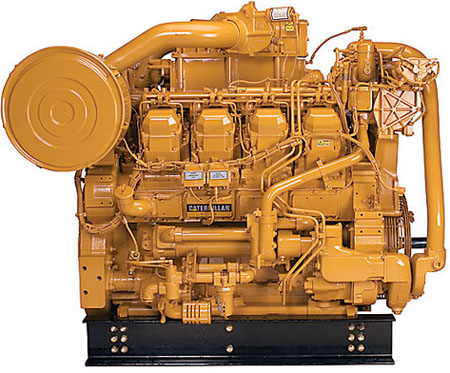

卡特彼勒陸上機械式鉆井發動機3508B

規格

概述

Cat 3508B 發動機為鉆探行業設立了標準。 多年來，3500 平臺以其在石油領域中的出******能、耐用性和可靠性，一直受到鉆探用戶的青睞。適宜采用 3508B 發動機的應用是陸地鉆機的機械傳動應用。Cat 代理商全球網絡是 Cat 發動機的堅強后盾，可以隨時為您的業務提供技術支持、維修、零件和保修。3508B 發動機在轉速為 1200 rpm 時的額定值為 567-671 bkW（760-900 bhp），符合 EPA 非公路 Tier 1 等效標準和 CARB Tier 1 等效排放標準。 它們的靈活性符合 EPA 和歐盟標準，適用于其他管制和非管制地區。

發動機技術規格

最小額定值	567.0 bkW
最大額定值	671.0 bkW
排放	未經認證
額定轉速	1200.0 RPM
缸徑	170.0 mm
沖程	190.0 mm
排量	34.5 L
進氣方式	渦輪增壓后冷式
調速器和保護	ADEM A3
發動機干式凈重	4309.0 kg
換油間隔	500
旋轉方向（從飛輪端看）	逆時針
飛輪和飛輪殼體	SAE 編號 00
飛輪齒數	151

液體容量

最小卡特彼勒陸上機械式鉆井發動機冷卻系統（只限于發動機）

103.0 L

尺寸

長度	2136.0 mm
寬度	1702.0 mm
高度	2024.0 mm

規格

優勢與特性

產品設計

- 專為滿足油氣應用需求而開發- 久經考驗的可靠性和耐用性- 堅固的柴油加強版設計延長了使用壽命，降低了擁有成本和運營成本- 寬扭矩曲線專為石油機械傳動應用而優化- 市場領先的功率密度- 專為在高溫環境和高海拔應用的石油領域條件下工作而設計- 較長的大修壽命，已在石油領域應用中得到驗證- 核心發動機部件可在大修時修整和重復使用

易于安裝

- 內外部底座安裝配置簡化了鉆井集成- 廣泛的附件啟用配置靈活性- 內部底座三點發電機座可保持工廠校準效果- 單提升點簡化了安裝作業

高級數字發動機管理

- ADEM A3 發動機管理系統提供了發動機控制、監控和保護。

安全

- 儀表板上配有緊急停機按鈕- 提供空氣關斷和防爆安全閥- 可配置警報、減額和停機設置點- 提供額外的警報、輸入和輸出

定制組件

對于任何石油應用，信賴 Caterpillar 使用定制工廠發電機組和機械套件滿足您的項目需求。 通過與我們的當地代理商協作，可以對 Cat 發動機、發電機、控制裝置、散熱器和變速箱進行定制和搭配，以便形成一個獨一無二的解決方案。 定制組件可以在全球范圍內獲得支持，起動后將享有一年的保修。

測試

每一個 Cat 發動機組都經過滿載測試，以確保達到正確的發動機性能。

通過全球 CAT 代理商網絡提供產品支持

2200 多家代理商經銷店 - 經過 Cat 工廠培訓的代理商技術人員為您的 Cat 石油產品提供全方位服務 - 全球范圍內的零件供應、維修和保修 - 預防性維護協議可用于故障出現前的維修 - S•O•SSM 計劃會將您的機油和冷卻液樣本與 Caterpillar 設立的標準進行比較，以確定：• 內部發動機部件的狀況 • 是否存在多余的液體 •是否存在燃燒副產品 • 現場的特定換油周期

超過 80 年的發動機制造經驗

擁有制造流程能夠促使 Caterpillar 生產優質可靠的產品

規格

優勢與特性

標準/選裝設備

3508B 標準設備

卡特彼勒陸上機械式鉆井發動機進氣系統

獨立回路后冷器芯 — 帶耐腐蝕涂層（空氣側），空氣濾清器（帶保養指示器的單濾芯）

兩個后置式渦輪增壓器

卡特彼勒陸上機械式鉆井發動機控制系統

ADEM A3 ECU — 左側

電子噴油器卡特彼勒陸上機械式鉆井發動機燃油系統（需要使用 10 ADC 電源來驅動電子發動機控制單元）

卡特彼勒陸上機械式鉆井發動機冷卻系統

變矩器接頭

自動調溫器和殼體，齒輪驅動型離心水套水泵

散熱器冷卻接頭

雙出口：外徑為 88.9 mm （3.5"）的彎頭軟管接頭

獨立回路后冷器（SCAC）

卡特彼勒陸上機械式鉆井發動機排氣系統

干式排氣歧管 — 不銹鋼波紋管

兩個帶水冷式軸承的渦輪增壓器

排氣口：內徑為 292 mm （11.5"），直徑為 12-10.5 mm 孔 EQ SP，376 mm 螺栓孔直徑

卡特彼勒陸上機械式鉆井發動機飛輪和飛輪外殼

飛輪，SAE 編號 0 — 151 齒

飛輪外殼 — SAE 編號 0

卡特彼勒陸上機械式鉆井發動機燃油系統

燃油粗濾器

燃油注油泵

燃油濾清器 — 右側旋壓式

輸油泵

電子控制單體噴油器

卡特彼勒陸上機械式鉆井發動機儀器

電子儀表板

儀表讀數：

卡特彼勒陸上機械式鉆井發動機潤滑系統

曲軸箱通氣孔 — 安裝在頂部

機油冷卻器

機油加注口和油尺 — 右側

機油泵

機油濾清器 — 右側旋壓式

后部油槽油底殼，250 小時換油周期

油底殼排放閥 — 3/4" NPT 母連接器

卡特彼勒陸上機械式鉆井發動機安裝系統

導軌 — 安裝，落地式

動力輸出

前殼體 — 兩側

卡特彼勒陸上機械式鉆井發動機保護系統

ADEM A3 ECU 系統可提供允許客戶編程的發動機功率降低策略，以便在惡劣的工作條件下提供保護

在 40 針客戶接口接頭處提供緊急停止邏輯輸入

進氣口關閉

常規

油漆 — Cat 黃

減振器和護罩

吊耳

B 系列陸地

3508B 選裝設備

卡特彼勒陸上機械式鉆井發動機進氣系統

空氣濾清器和空氣濾清器安裝件

遠程進氣口適配器

進氣加熱器

卡特彼勒陸上機械式鉆井發動機充電系統

蓄電池充電器

充電交流發電機

卡特彼勒陸上機械式鉆井發動機控制系統

局部油門控制裝置

油門位置傳感器

負載共享模塊

調速器轉換

卡特彼勒陸上機械式鉆井發動機冷卻系統

高亮黑色折疊芯件散熱器

冷卻液調節器轉換

皮帶護罩和散熱器護罩

鼓風風扇

散熱器蓋

風扇傳動裝置和風扇皮帶輪

水位開關儀表

冷卻液液位傳感器

冷卻液調節劑

膨脹油箱

熱交換器冷卻轉換

輔助水泵

空氣分離器

排放認證

IMO 認證和歐盟認證

卡特彼勒陸上機械式鉆井發動機排氣系統

伸縮排氣接頭

彎管和法蘭

法蘭和排氣管適配器

歧管和消音器

卡特彼勒陸上機械式鉆井發動機燃油系統

燃油軟管

燃油冷卻器

水/油分離器

燃油油位開關

卡特彼勒陸上機械式鉆井發動機儀器

客戶管理設備

遠程面板顯示器和遠程油缸溫度顯示器

開關和接觸器

儀表和儀表板

卡特彼勒陸上機械式鉆井發動機潤滑系統

煙霧處理系統

油底殼

預潤滑選件

油池泵

機油濾清器

卡特彼勒陸上機械式鉆井發動機安裝系統

隔振器

動力輸出

前殼體

伸縮接頭

接頭輪轂

前部輔助傳動裝置

輔助傳動軸

輔助傳動皮帶輪

前短軸

減振器護罩拆卸

皮帶輪

飛輪短軸

卡特彼勒陸上機械式鉆井發動機保護系統

關斷裝置

開關和接觸器

防爆安全閥

傳感器

機油壓力監視器

關斷控制裝置

防腐蝕保護

零配件套件

卡特彼勒陸上機械式鉆井發動機起動系統

空氣起動馬達 — 電動

空氣壓力調節器

空氣消音器

液壓起動裝置

空氣起動控制裝置 — 手動、電動

冗余起動

起動輔助裝置

蓄電池組 — 24V

蓄電池電纜和蓄電池架

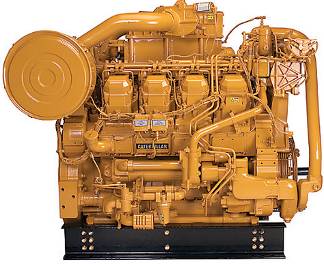

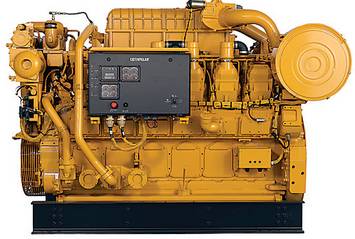

卡特彼勒陸上機械式鉆井3508C發動機

規格

概述

Cat 3508C 發動機為鉆探行業設立了標準。 多年來，3500 平臺以其在石油領域中的出******能、耐用性、可靠性以及低排放水平，一直受到鉆探用戶的青睞。適宜采用 3508C 發動機的應用是陸地鉆機的機械傳動應用。Cat 代理商全球網絡是 Cat 發動機的堅強后盾，可以隨時為您的業務提供技術支持、維修、零件和保修。3508C 發動機在轉速為 1200 rpm 時的額定值為 671 bkW（900 bhp），符合 EPA 非公路 Tier 2 等效標準和 CARB Tier 2 等效排放標準。 它們的靈活性符合 EPA 和歐盟標準，適用于其他管制和非管制地區。

發動機技術規格

最小額定值	671.0 bkW
最大額定值	671.0 bkW
排放	EPA 非公路 Tier 2 標準
額定轉速	1200.0 RPM
缸徑	170.0 mm
沖程	190.0 mm
排量	34.5 L
進氣方式	渦輪增壓后冷式
調速器和保護	ADEM A3
發動機干式凈重	4582.0 kg
換油間隔	500
旋轉方向（從飛輪端看）	逆時針
飛輪和飛輪殼體	SAE 編號 00
飛輪齒數	183

液體容量

最小卡特彼勒陸上機械式鉆井發動機冷卻系統（只限于發動機）

103.0 L

尺寸

長度	2136.0 mm
寬度	1702.0 mm
高度	2024.0 mm

規格

優勢與特性

產品設計

- 專為滿足油氣應用需求而開發- 久經考驗的可靠性和耐用性- 堅固的柴油加強版設計延長了使用壽命，降低了擁有成本和運營成本- 寬扭矩曲線專為石油機械傳動應用而優化- 市場領先的功率密度- 專為在高溫環境和高海拔應用的石油領域條件下工作而設計- 較長的大修壽命，已在石油領域應用中得到驗證- 核心發動機部件可在大修時修整和重復使用

易于安裝

- 內外部底座安裝配置簡化了鉆井集成- 廣泛的附件啟用配置靈活性- 內部底座三點發電機座可保持工廠校準效果- 單提升點簡化了安裝作業

高級數字發動機管理

- ADEM A3 發動機管理系統提供了發動機控制、監控和保護。

安全

- 儀表板上配有緊急停機按鈕- 提供空氣關斷和防爆安全閥- 可配置警報、減額和停機設置點- 提供額外的警報、輸入和輸出

定制組件

對于任何石油應用，信賴 Caterpillar 使用定制工廠發電機組和機械套件滿足您的項目需求。 通過與我們的當地代理商協作，可以對 Cat 發動機、發電機、控制裝置、散熱器和變速箱進行定制和搭配，以便形成一個獨一無二的解決方案。 定制組件可以在全球范圍內獲得支持，起動后將享有一年的保修。

測試

每一個 Cat 發動機組都經過滿載測試，以確保達到正確的發動機性能。

通過全球 CAT 代理商網絡提供產品支持

2200 多家代理商經銷店 - 經過 Cat 工廠培訓的代理商技術人員為您的 Cat 石油產品提供全方位服務 - 全球范圍內的零件供應、維修和保修 - 預防性維護協議可用于故障出現前的維修 - S•O•SSM 計劃會將您的機油和冷卻液樣本與 Caterpillar 設立的標準進行比較，以確定：• 內部發動機部件的狀況 • 是否存在多余的液體 •是否存在燃燒副產品 • 現場的特定換油周期

超過 80 年的發動機制造經驗

擁有制造流程能夠促使 Caterpillar 生產優質可靠的產品

網站

規格

優勢與特性

標準/選裝設備

3508C 標準設備

卡特彼勒陸上機械式鉆井發動機進氣系統

獨立回路后冷器芯 — 帶耐腐蝕涂層（空氣側），空氣濾清器（帶保養指示器的單濾芯）

兩個后置式渦輪增壓器

卡特彼勒陸上機械式鉆井發動機控制系統

ADEM A3 ECU — 左側

電子噴油器卡特彼勒陸上機械式鉆井發動機燃油系統（需要使用 10 ADC 電源來驅動電子發動機控制單元）

卡特彼勒陸上機械式鉆井發動機冷卻系統

變矩器接頭

自動調溫器和殼體，齒輪驅動型離心水套水泵

散熱器冷卻接頭

雙出口：外徑為 88.9 mm （3.5"）的彎頭軟管接頭

獨立回路后冷器（SCAC）

卡特彼勒陸上機械式鉆井發動機排氣系統

干式排氣歧管 — 不銹鋼波紋管

兩個帶水冷式軸承的渦輪增壓器

排氣口：內徑為 292 mm （11.5"），直徑為 12-10.5 mm 孔 EQ SP，376 mm 螺栓孔直徑

卡特彼勒陸上機械式鉆井發動機飛輪和飛輪外殼

飛輪，SAE 編號 0 — 151 齒

飛輪外殼 — SAE 編號 0

卡特彼勒陸上機械式鉆井發動機燃油系統

燃油粗濾器

燃油注油泵

燃油濾清器 — 右側旋壓式

輸油泵

電子控制單體噴油器

卡特彼勒陸上機械式鉆井發動機儀器

電子儀表板

儀表讀數：

卡特彼勒陸上機械式鉆井發動機潤滑系統

曲軸箱通氣孔 — 安裝在頂部

機油冷卻器

機油加注口和油尺 — 右側

機油泵

機油濾清器 — 右側旋壓式

后部油槽油底殼，250 小時換油周期

油底殼排放閥 — 3/4" NPT 母連接器

卡特彼勒陸上機械式鉆井發動機安裝系統

導軌 — 安裝，落地式

動力輸出

前殼體 — 兩側

卡特彼勒陸上機械式鉆井發動機保護系統

ADEM A3 ECU 系統可提供允許客戶編程的發動機功率降低策略，以便在惡劣的工作條件下提供保護

在 40 針客戶接口接頭處提供緊急停止邏輯輸入

進氣口關閉

常規

油漆 — Cat 黃

減振器和護罩

吊耳

B 系列陸地

3508C 選裝設備

卡特彼勒陸上機械式鉆井發動機進氣系統

空氣濾清器和空氣濾清器安裝件

遠程進氣口適配器

進氣加熱器

卡特彼勒陸上機械式鉆井發動機充電系統

蓄電池充電器

充電交流發電機

卡特彼勒陸上機械式鉆井發動機控制系統

局部油門控制裝置

油門位置傳感器

負載共享模塊

調速器轉換

卡特彼勒陸上機械式鉆井發動機冷卻系統

高亮黑色折疊芯件散熱器

冷卻液調節器轉換

皮帶護罩和散熱器護罩

鼓風風扇

散熱器蓋

風扇傳動裝置和風扇皮帶輪

水位開關儀表

冷卻液液位傳感器

冷卻液調節劑

膨脹油箱

熱交換器冷卻轉換

輔助水泵

空氣分離器

卡特彼勒陸上機械式鉆井發動機排氣系統

伸縮排氣接頭

彎管和法蘭

法蘭和排氣管適配器

歧管和消音器

卡特彼勒陸上機械式鉆井發動機燃油系統

燃油軟管

燃油冷卻器

水/油分離器

燃油油位開關

卡特彼勒陸上機械式鉆井發動機儀器

客戶管理設備

, 遠, 程面, 板顯示器和遠程油缸溫度顯示器

開關和接觸器

儀表和儀表板

卡特彼勒陸上機械式鉆井發動機潤滑系統

煙霧處理系統

油底殼

預潤滑選件

油池泵

機油濾清器

卡特彼勒陸上機械式鉆井發動機安裝系統

隔振器

動力輸出

前殼體

伸縮接頭

接頭輪轂

前部輔助傳動裝置

輔助傳動軸

輔助傳動皮帶輪

前短軸

減振器護罩拆卸

皮帶輪

飛輪短軸

卡特彼勒陸上機械式鉆井發動機保護系統

關斷裝置

開關和接觸器

防爆安全閥

傳感器

機油壓力監視器

關斷控制裝置

防腐蝕保護

零配件套件

卡特彼勒陸上機械式鉆井發動機起動系統

空氣起動馬達 — 電動

空氣壓力調節器

空氣消音器

空氣起動控制裝置 — 手動、電動

冗余起動

起動輔助裝置

蓄電池組 — 24V

蓄電池電纜和蓄電池架
