卡特彼勒氣體壓縮G3520B發動機

規格

概述

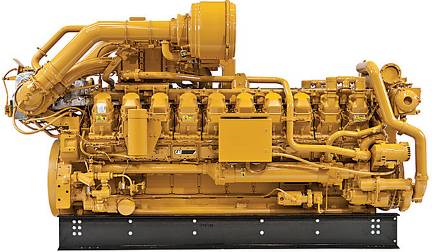

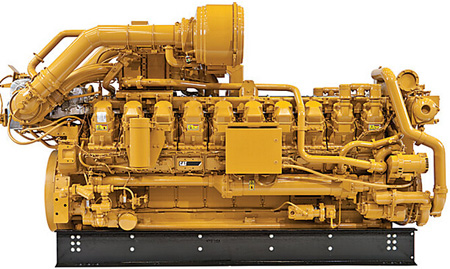

G3500B 發動機系列為您的天然氣壓縮操作帶來多功能性、增加正常運行時間并降低運營成本。 本系列發動機可提供最低的發動機排放，而不會影響性能。適宜采用 G3500B 發動機的應用包括：氣舉、集氣裝置和井口天然氣壓縮。 Cat G3520B 天然氣發動機。 在轉速為 1200-1400 rpm 時的額定值為 1104-1286 bkW（1480-1725 bhp），符合 NSPS 現場標準。

發動機技術規格

最小額定值	1104.0 bkW
最大額定值	1286.0 bkW
排放	符合 NSPS 現場標準
點火、保護	ADEM™ A3

與特性

發動機設計

- 建立在 G3500 LE 久經考驗的可靠性和耐用性基礎上- 可燃燒多種氣體燃料- 堅固的柴油加強版設計延長了使用壽命，降低了擁有成本和運營成本- 在現場空氣密度較低（高海拔/高環境溫度）的情況下具有寬泛的工作速度范圍- 更高的功率密度可改善車隊管理- 高質量的發動機診斷- 對單獨氣缸進行爆震感應正時控制

超稀薄燃燒技術（ULB）

ULB 技術采用先進的卡特彼勒氣體壓縮發動機控制系統、更好的渦輪匹配、改善的空氣和燃油混合以及更完善的燃燒配方，旨在提供：- 最低的發動機排放- 最高的燃油效率- 改進的高度和速度調節- 穩定的增負載和甩負載

排放

- 符合 EPA 火花點火穩態 NSPS 排放標準（2010 和一些不合格地區）- 稀薄空氣/燃油混合物為此缸徑的發動機提供更好的可用排放以及燃油效率

高級數字發動機管理

ADEM A3 發動機管理系統將速度控制、空燃比控制和點火/爆震控制整合到一個完整的發動機管理系統中。 ADEM A3 的改進方面包括：用戶界面、顯示系統、停機控制裝置和系統診斷程序。

全套附件

各種出廠安裝的發動機附件縮短了包裝時間。

測試

每一臺發動機都經過滿載測試，以確保達到正確的發動機性能。

天然氣發動機額定值保護

GERP 是一項基于 PC 的計劃，旨在為用于天然氣壓縮行業的 Cat® 天然氣發動機提供現場性能。 GERP 為您的現場海拔、環境溫度、燃油、發動機冷卻液熱損耗、性能數據、安裝圖紙、技術規格表和泵特性曲線提供發動機數據。

通過全球 CAT 代理商提供產品支持

2200 多家代理商經銷店經過 Cat 工廠培訓的代理商上技術人員為您的石油發動機提供全方位服務Cat 零件和人工保修預防性維護協議可用于故障出現前的維修S•O•SSM 計劃會將您的機油和冷卻液樣本與 Caterpillar 設立的標準進行比較，以確定：- 內部發動機部件的狀況- 是否存在多余的液體- 是否存在燃燒副產品- 現場的特定換油周期

超過 80 年的發動機制造經驗

超過 60 年的天然氣發動機生產經驗擁有這些制造流程能夠促使 Caterpillar 生產優質可靠的產品- 鑄造的發動機缸體、缸蓋、缸套和飛輪外殼- 機器的關鍵部件- 組裝整個發動機

裝設備

G3520B 標準設備

卡特彼勒氣體壓縮發動機進氣系統

軸流式空氣濾清器

可清潔

中等負載，帶保養指示器

卡特彼勒氣體壓縮發動機控制系統

帶集成式電子油門控制裝置的 ADEM A3

控制面板

卡特彼勒氣體壓縮發動機冷卻系統

兩級增壓空氣冷卻

自動調溫器和殼體

發動機驅動型水套和后冷器水泵

不銹鋼后冷器芯

卡特彼勒氣體壓縮發動機排氣系統

干排氣歧管

干排氣彎管

卡特彼勒氣體壓縮發動機飛輪和飛輪外殼

SAE 編號 00 飛輪

SAE 編號 00 飛輪外殼

SAE 標準旋轉裝置

卡特彼勒氣體壓縮發動機燃油系統

7-50 psi 供氣

卡特彼勒氣體壓縮發動機燃油系統的尺寸可支持 800 到 1200 btu/scf（31.5 到 47.2 MJ/Nm3）

電子燃油計量閥

燃氣壓力調節器

斷氣閥（GSOV）

卡特彼勒氣體壓縮發動機點火系統

ADEM A3

卡特彼勒氣體壓縮發動機潤滑系統

曲軸箱呼吸器 — 安裝在頂部

機油冷卻器

機油濾清器 — 右側

油底殼 — 143 gal

排放閥

機油取樣閥

渦輪油蓄能器

安裝系統

發動機安裝導軌 — 330.2 mm（13"）工業型

動力輸出

前殼體 — 兩側

左側、右側前部下方和右側上部輔助傳動裝置

常規

油漆 — Cat 黃

曲軸減振器和護罩

CSA 認證，Class 1 Division 2，Group D — 電氣系統和卡特彼勒氣體壓縮發動機儀器 — 包括 ADEM A3 和控制面板

G3520B 選裝設備

卡特彼勒氣體壓縮發動機進氣系統

圓形進氣口適配器

充電系統

卡特彼勒氣體壓縮發動機充電交流發電機 - 已獲得 CSA 認可，24V、65 A

卡特彼勒氣體壓縮發動機冷卻系統

伸縮接頭

卡特彼勒氣體壓縮發動機排氣系統

伸縮接頭

法蘭和擴張器

卡特彼勒氣體壓縮發動機燃油系統

燃氣濾清器

卡特彼勒氣體壓縮發動機儀器

通信模塊

卡特彼勒氣體壓縮發動機潤滑系統

潤滑油

機油旁通濾清器

空氣預潤滑泵

動力輸出

前短軸

皮帶輪

雙減振器

卡特彼勒氣體壓縮發動機保護系統

防爆安全閥

輔助 GSOV

卡特彼勒氣體壓縮發動機起動系統

帶控制裝置的空氣起動馬達（90 psi 或 150 psi）

符合 API B16.3 標準的管道

水套水加熱器

盤動總成

常規

特殊噴漆

扭轉振動分析

EU 認證

EEC DOI 認證

支持

工廠調試
