John Deere約翰迪爾強鹿柴油發動機的氣門間隙的檢查和調整

重要提示： 檢查和調節閥門間隙必須在John Deere約翰迪爾強鹿柴油發動機冷態時進行。

1. 拆下?lián)u臂罩蓋和曲軸箱通風管。

重要提示： 目視觀察閥門端與搖臂耐磨墊之間的接觸面。檢查所有零件是否有過度磨損、斷裂和破裂現象。更換明顯損壞的零件。對閥門間隙過大的搖臂桿應進行更徹底的檢查，以確定是否有零件損壞。

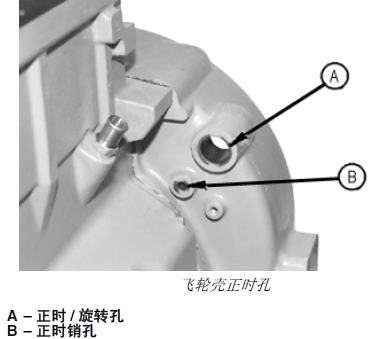

2. 拆下John Deere約翰迪爾強鹿柴油發動機正時/ 旋轉孔 (A) 和正時銷孔 (B) 上的塑料塞或蓋板。

注意： 有些John Deere約翰迪爾強鹿柴油發動機配有飛輪殼，因此不能使用John Deere約翰迪爾強鹿柴油發動機飛輪旋轉工具。這些John Deere約翰迪爾強鹿柴油發動機曲軸是直柄軸頭，可用JDG966 曲軸前/ 后旋轉接頭通過軸頭轉動。后后

3. 用 JDE83 或 JDE81-111 飛輪旋轉工具，以運轉方向（從前看為順時針）轉動John Deere約翰迪爾強鹿柴油發動機飛輪，直到一號汽缸活塞到達壓縮沖程的上止點。將 JDG1571 或JDE81-4 正時銷插入飛輪。

如果一號汽缸的搖臂是松的，則表明John Deere約翰迪爾強鹿柴油發動機處于一號汽缸活塞壓縮沖程的上止點。

如果一號汽缸的搖臂不是松的，可旋轉John Deere約翰迪爾強鹿柴油發動機一周 (360°)至一號汽缸活塞壓縮沖程的上止點。

4. John Deere約翰迪爾強鹿柴油發動機鎖定在一號汽缸活塞壓縮沖程上止點，檢查閥門間隙是否符合以下技術規格的要求。（采用下頁規定的四缸或六缸John Deere約翰迪爾強鹿柴油發動機點火順序。）

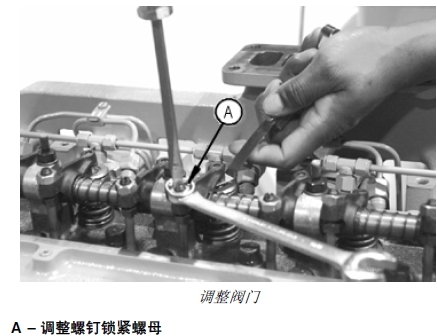

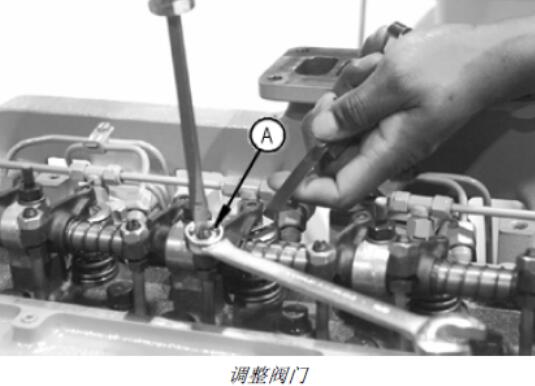

如果需要調整閥門，松開搖臂調節螺釘上的鎖緊螺母(A)。轉動調整螺釘，直到塞尺的滑動略有阻力為止。

用螺絲刀固定調整螺釘防止其轉動，同時按技術規格要求擰緊鎖緊螺母。擰緊鎖緊螺釘后再次檢查間隙。

必要時，再次調整間隙。

技術規格

進氣閥門間隙（搖臂到閥門）（John Deere約翰迪爾強鹿柴油發動機在冷態）－間隙 . . . . . . . . . . . . . . . . . 0.36 毫米（0.014 英寸）

排氣閥門間隙（搖臂到閥門）（John Deere約翰迪爾強鹿柴油發動機在冷態）－間隙 . . . . . . . . . . . . . . . . . 0.46 毫米（0.018 英寸）

技術規格

搖臂調整螺釘鎖緊螺母－扭矩. . . . . . . . . . . . . . . . . . . . . . 27 牛頓米（20 磅- 英尺）

5. 安裝搖臂罩蓋和曲軸箱通風管。
