發發動動機機機油油濾濾清清器器底底座座和和機機油油冷冷

卻卻器器-拆拆卸卸

拆卸步驟

表  13

所需工具

工具

零件號

零件描述

數量

A

-

帶式扳手總成

1

注意

保持所有零件清潔無雜質。

雜質會造成快速磨損和縮短部件壽命。

注意

在檢驗、保養、測試、調整及維修產品時，務必留

心，確保液體盛裝在容器中。 在打開任何腔室或拆解

任何儲有液體的部件之前，要準備好用合適的容器收

集液體。

按照本地法規和指令處置所有液體。

圖61

g03777557

1.1.將冷卻液從冷卻系統中排入合適的容器，以便

保存或棄置。參考操作和保養手冊冷卻系統冷

卻液-更換以了解正確的步驟。

圖62

g03777558

This document has been printed from SPI2. NOT FOR RESALE

UCNR4511

37

拆解和組裝部分

圖63

g03777559

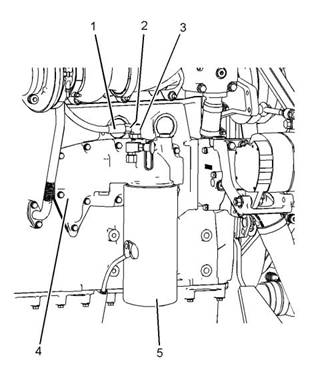

2.用工具  (A)將發動機機油濾清器 (5)從發動機

機油濾清器底座 (4)上拆下。

3.將軟管組件  (1)從彎頭連接 (3)上斷開。拆下

O形密封圈  (2)（未顯示）。

圖64

g03777625

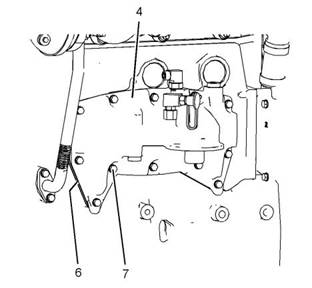

4.將螺栓  (5)從機油濾清器底座 (4)上拆下。拆

卸螺栓時，支撐發動機機油濾清器底座。

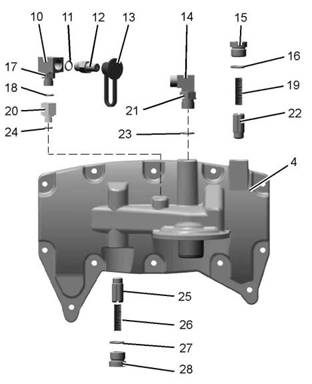

8.如有必要，遵循步驟8.a.至8.j.拆解發動機

機油濾清器底座 (4)。

5.拆下螺栓  (7) 。拆下發動機機油濾清器底座

(4)。拆下密封墊  (6)（未顯示）。

a.在彎頭連接(10)和發動機機油濾清器底

座(4)上做臨時標記，以便于安裝。

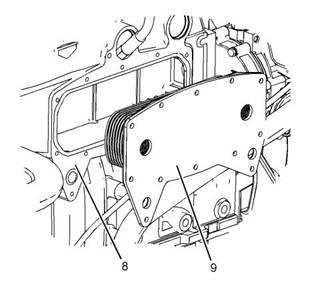

6.將機油冷卻器芯  (9)從缸體上拆下。

7.拆卸密封墊  (8)。

b.將蓋(13)從閥(12)上拆下。將閥從彎頭

連接(10)上拆下。拆下O型密封圈

(11)。

c.松******緊螺母(17)，拆下彎頭連接

(10)。拆下O形密封圈(18)。

d.將適配器(20)從發動機機油濾清器底座

(4)上拆下。拆下O形密封圈(24)。

e.在彎頭連接(14)和發動機機油濾清器底

座(4)上做臨時標記，以便于安裝。

f.松******緊螺母(21)，拆下彎頭連接

(14)。拆下O型密封圈(23)。

被彈簧力爆出的零件擊中，會招致人員傷害。

確保穿上所有必要的保護裝備。

遵照建議的程序，并使用所有建議的工具以釋放

彈簧力。

This document has been printed from SPI2. NOT FOR RESALE

38

UCNR4511

拆解和組裝部分

g.將螺塞(15)從發動機機油濾清器底座(4)

上拆下。拆下O形密封圈(16)。

h.從發動機機油濾清器底座(4)上拆下彈簧

(19)和閥(22)。

i.將螺塞(28)從發動機機油濾清器底座(4)

上拆下。拆下O形密封圈(27)。

j.從發動機機油濾清器底座(4)上拆下彈簧

(26)和閥(25)。

i06062499

發發動動機機機油油濾濾清清器器底底座座和和機機油油冷冷

卻卻器器-安安裝裝

安裝步驟

表  14

所需工具

工具

零件號

零件描述

數量

導向螺柱

M8 × 60 mm

A

-

2

圖65

g03777625

2.2.如有必要，遵循步驟2.a.至2.j.裝配發動機

機油濾清器底座 (4)。

注意

保持所有零件清潔無雜質。

雜質會造成快速磨損和縮短部件壽命。

被被彈彈簧簧力力爆爆出出的的零零件件擊擊中中，，會會招招致致人人員員傷傷害害。。

確確保保穿穿上上所所有有必必要要的的保保護護裝裝備備。。

1.1.確保所有部件無磨損、損壞和阻塞。更換所

有磨損、損壞或阻塞的部件。

遵遵照照建建議議的的程程序序，，并并使使用用所所有有建建議議的的工工具具以以釋釋放放

彈彈簧簧力力。。

a.將閥(22)和彈簧(19)安裝到發動機機油

濾清器底座(4)上。確保閥在發動機機油

濾清器底座中可以自由移動。

b.將新的O形密封圈(16)安裝到螺塞(15)

上。將螺塞安裝到發動機機油濾清器底座

(4)上，用手擰緊。

c.將閥(25)和彈簧(26)安裝到發動機機油

濾清器底座(4)上。確保閥在發動機機油

濾清器底座中可以自由移動。

d.將新的O形密封圈(27)安裝到螺塞(28)

上。將螺塞安裝到發動機機油濾清器底座

(4)上，用手擰緊。

e.將螺塞(28)和螺塞(15)擰緊至扭矩為

55N·m(41lbft)。

This document has been printed from SPI2. NOT FOR RESALE

UCNR4511

39

拆解和組裝部分

f.將新的O形密封圈(24)安裝到適配器

(20)上。將適配器安裝到發動機機油濾

清器底座(4)上。將適配器擰緊至扭矩為

20N·m(177lbin)。

g.將新的O形密封圈(11)安裝到彎頭連接

(10)上。將彎頭連接安裝到適配器(20)

上，并對準臨時標記。將鎖緊螺母(17)

擰緊至扭矩為40N·m(30lbft)。擰緊

鎖緊螺母時，使用合適的工具固定彎頭連

接。確保彎頭連接仍與臨時標記對準。

h.將新的O形密封圈(18)安裝到氣門(12)

上。將閥安裝到彎頭連接(10)上。擰緊

閥至扭矩為25N·m(221lbin)。

i.將蓋(13)安裝到閥(12)上。

j.將新的O形密封圈(23)安裝到彎頭連接

(14)上。將彎頭連接安裝到發動機機油

濾清器底座(4)上，并對準臨時標記。將

鎖緊螺母(21)擰緊至扭矩為80N·m

(59lbft)。擰緊鎖緊螺母時，使用合適

的工具固定彎頭連接。確保彎頭連接仍與

臨時標記對準。

圖66

g03778397

圖67

g03777558

This document has been printed from SPI2. NOT FOR RESALE

40

UCNR4511

拆解和組裝部分

圖68

g03778436

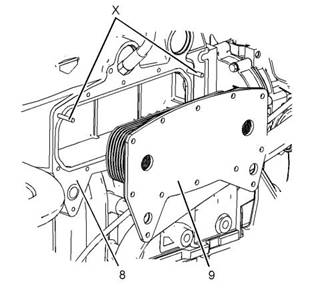

3.3.將工具 (A)安裝到缸體中的位置 (X)。

4.4.將新接墊片 (8)安裝在缸體上。確保密封墊朝

向正確。

5.5.將機油冷卻器芯 (9)安裝到缸體上。

圖69

g03777557

6.6.安裝新的密封墊 (6)（未顯示），確保密封墊

朝向正確。安裝發動機機油濾清器底座  (4)和

螺栓 (5)，用手擰緊。

9.9.將新的機油濾清器 (5)安裝到發動機機油濾清

器底座  (4)

1010..將新的O形密封圈   (2)（未顯示）安裝到彎

頭連接 (3)上。將軟管組件  (1)連接到彎頭連

接 (3) 。將軟管組件的管螺母擰緊至扭矩為

80N·m(59lbft)。擰緊管螺母時，使用合

適的工具固定彎頭連接。

7.7.將工具 (A)從缸體上拆下。安裝其余的螺栓

(5)，用手擰緊。

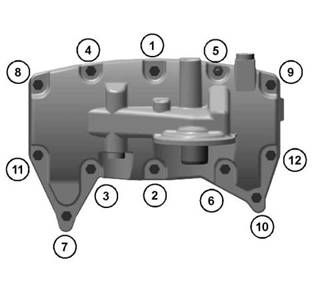

8.8.按照圖68所示的數字順序，擰緊螺栓   (5)至

扭矩為28N·m(248lbin)。

1111..向發動機中加注冷卻液至正確液位。請參閱

操作和保養手冊冷卻系統冷卻液-更換。

i06062457

發發動動機機機油油泵泵-拆拆卸卸

拆卸步驟

表  15

所需工具

工具

零件號

零件描述

數量

A

27610275

沖頭總成

1

This document has been printed from SPI2. NOT FOR RESALE

UCNR4511

41

拆解和組裝部分

開始:

a. 拆下發動機油底殼。 有關正確步驟，請參閱拆解和

裝配發動機油底殼-拆卸和安裝。

注意

保持所有零件清潔無雜質。

雜質會造成快速磨損和縮短部件壽命。

注意

在檢驗、保養、測試、調整及維修產品時，務必留

心，確保液體盛裝在容器中。 在打開任何腔室或拆解

任何儲有液體的部件之前，要準備好用合適的容器收

集液體。

按照本地法規和指令處置所有液體。

圖71

g03779763

5.將螺栓  (10)從發動機機油泵 (1)上拆下。將

發動機機油泵從缸體上拆下。

6.如有必要，拆下環形定位銷  (11)（未顯

示）。

圖70

g03779762

1.將螺栓  (3)從吸油管 (4)上拆下。將吸油管從

發動機機油泵 (1)上拆下。

2.拆下密封墊  (2)（未顯示）。

3.將螺栓  (6)和螺栓 (7)從管組件  (9)上拆下。

將管組件從發動機機油泵 (1)和缸體上拆下。

4.拆下O形密封圈   (5)（未顯示）和O形密封圈

(8)（未顯示）。

圖72

g03779764

7.如有必要，遵循步驟7.a.至7.d.拆解發動機

機油泵 (1)。

a.將發動機機油泵(1)置于適當的支承上。

b.將六角頭螺栓(15)和墊圈從發動機機油

泵(1)上拆下。

c.從發動機機油泵(1)上拆下惰輪(15)。
