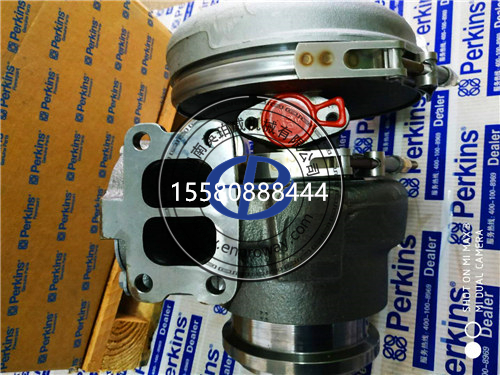

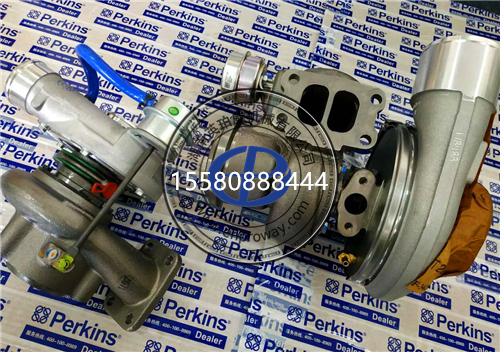

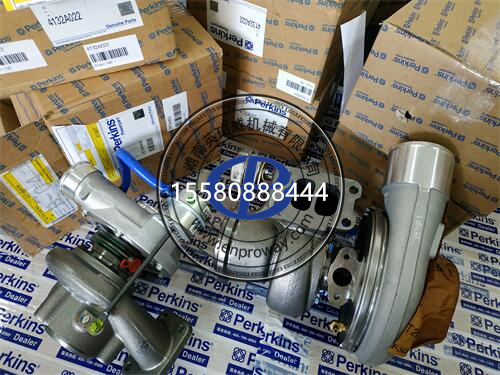

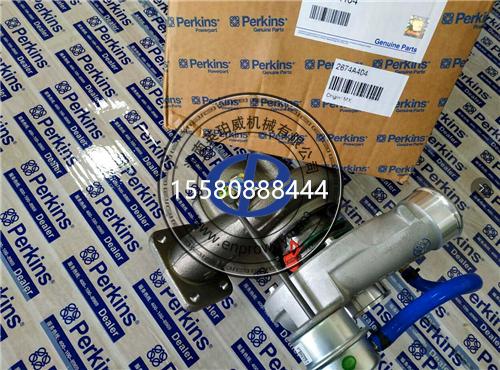

一、渦輪增壓器傳感器核心參數標準
（一）增壓壓力傳感器
供電電壓
由ECU提供穩定5V直流電源（標準值：5.0±0.2V），使用萬用表測量傳感器插頭供電端子（如Perkins1106D車型端子A），電壓偏差超過±0.3V需檢查ECU供電模塊。
信號電壓范圍
怠速工況：0.8-1.2V（對應進氣壓力約100-120kPa）
全負荷工況：3.5-4.2V（對應增壓壓力約250-300kPa）
急加速時信號上升速率應≥0.2V/ms，超調量≤5%。
電阻特性
常溫下（25℃）內部電路電阻：1.2-1.8kΩ（使用萬用表測量傳感器信號端子與接地端）
溫度每升高10℃，電阻增加約50-80Ω（需結合溫度補償曲線校準）。
（二）增壓空氣溫度傳感器
電阻-溫度對應關系
-40℃：167kΩ
20℃：2.5kΩ
100℃：150Ω
測量時需使用恒溫油浴設備，誤差應控制在±3%以內。
信號電壓特性
供電電壓：5V（標準值）
輸出信號：0.5-4.5V對應-40~130℃，每10℃電壓變化約0.4V。
（三）渦輪轉速傳感器（電磁式）
電阻標準
線圈電阻：450-800Ω（25℃時）
絕緣電阻：＞10MΩ（線圈與殼體間）。
輸出信號特性
怠速時：頻率約200-300Hz，峰峰值≥1.5V
全負荷時：頻率可達3000-5000Hz，峰峰值≥3V
使用示波器檢測波形應呈正弦波，畸變率≤5%。

二、線路測試方法與工具應用
（一）基礎檢測流程
供電與接地檢查
使用萬用表直流電壓檔：
測量傳感器供電端子電壓（標準5V），壓降超過0.5V需檢查保險絲及ECU供電線路。
接地端子電阻應＜0.5Ω，否則需清理接地點銹蝕。
信號線連續性測試
斷開傳感器與ECU插頭，測量信號線阻值：
增壓壓力傳感器：信號端子至ECU對應引腳電阻＜1Ω
溫度傳感器：信號端子至ECU電阻＜0.8Ω
轉速傳感器：信號端子間電阻應符合線圈標準值。
絕緣性驗證
使用兆歐表測試：
信號線與車身搭鐵間絕緣電阻＞10MΩ
供電線與信號線間絕緣電阻＞5MΩ。
（二）動態信號測試
增壓壓力傳感器
啟動發動機，使用示波器監測信號端子：
怠速時波形應穩定在0.8-1.2V，波動≤±0.1V
急加速時波形需在0.5秒內升至3.5V以上，無雜波干擾。
增壓空氣溫度傳感器
加熱傳感器至50℃，使用萬用表測量信號電壓應在1.8-2.2V之間
自然冷卻過程中，電壓應線性上升，速率約0.05V/℃。
渦輪轉速傳感器
模擬轉速測試（使用信號發生器）：
輸入1000Hz信號，ECU應顯示對應轉速值（誤差≤±2%）
實際運行時，示波器波形應無缺失脈沖。
（三）PerkinsEST工具專項診斷
數據流監控
進入“渦輪增壓系統”模塊，重點查看：
實際增壓壓力與目標值偏差（應≤±5kPa）
增壓空氣溫度與環境溫度差值（怠速時≤15℃）
渦輪轉速波動（全負荷時≤±3%）。
主動測試功能
執行傳感器自診斷：
增壓壓力傳感器：發送校準指令后，信號應在1秒內恢復至標準值
溫度傳感器：模擬溫度變化，ECU應實時更新顯示值。
故障碼解析
常見故障碼處理：
P0234（超增壓）：檢查旁通閥控制電路及壓力傳感器校準值（參考值：標準壓力250kPa時輸出3.8V）
P0236（信號異常）：執行傳感器強制輸出測試，觀察ECU響應時間（應≤0.2秒）。

三、典型故障診斷與排除
（一）增壓壓力異常波動
故障現象
急加速時軌壓波動超過±50kPa，伴隨黑煙排放。
診斷步驟
檢查傳感器插頭端子是否氧化（使用接觸清潔劑處理）
測量信號線對地電壓：怠速時應為1.0V±0.1V，若異常需更換傳感器。
實戰案例
某Perkins4016-61TRG發動機出現P0234故障碼，通過EST讀取傳感器實際值為4.8V（標準3.8V），更換傳感器后故障排除。
（二）渦輪轉速信號丟失
故障現象
發動機啟動困難，ECU報“轉速傳感器信號丟失”。
診斷步驟
檢查傳感器線圈電阻（實測650Ω，標準450-800Ω正常）
示波器檢測波形：發現信號幅值僅0.8V（標準≥1.5V），更換傳感器后恢復正常。
（三）溫度傳感器誤報高溫
故障現象
儀表盤顯示增壓空氣溫度120℃，但實際溫度僅80℃。
診斷步驟
測量傳感器在80℃時電阻（實測220Ω，標準應為250Ω±5%）
檢查線束電阻（信號線阻值1.2Ω，超標準0.8Ω），修復線束后故障解決。

四、預防性維護技術規范
（一）定期保養項目
維護周期 關鍵項目 技術標準
500小時 清潔傳感器探頭 使用壓縮空氣（壓力≤0.4MPa）吹掃
1000小時 檢查線束固定 插頭鎖扣扭矩1.5±0.2Nm
2000小時 校準壓力傳感器 使用標準壓力源（0-300kPa）驗證
4000小時 更換溫度傳感器 優先選用原廠配件（如Perkins#385720520）
（二）特殊工況應對
高原運行
海拔超過2000米時，通過EST調整增壓壓力目標值（每升高1000米增加0.02MPa）
檢查溫度傳感器補償系數（標準值：0.004V/℃）。
低溫環境
啟動前預熱傳感器至10℃以上（使用Perkins專用加熱套件）
檢查線束低溫絕緣性（-20℃時＞5MΩ）。
（三）數據記錄要求
建立傳感器維護檔案，記錄：
每次校準的壓力-電壓對應值
溫度傳感器的電阻-溫度校準曲線
渦輪轉速傳感器的波形截圖。
建議每500小時通過EST下載傳感器運行日志，分析長期趨勢（如壓力傳感器漂移率≤0.5%/1000小時）。
通過系統化檢測和精準維護，珀金斯渦輪增壓器傳感器可實現8000小時以上的穩定運行。建議結合Perkins遠程診斷服務（如PerkinsInsight）實時監控傳感器健康狀態，提前預警潛在故障。如需深度技術支持，可聯系珀金斯授權服務網點獲取最新維修手冊及專用工具。
