卡特彼勒挖掘機的明星配件

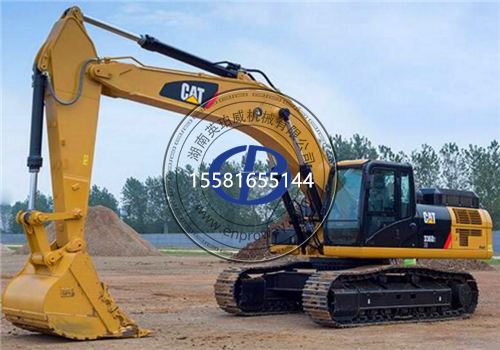

在工程建設的宏大舞臺上，卡特彼勒挖掘機無疑是備受矚目的主角。作為全球工程機械行業的領軍者，卡特彼勒憑借其卓越的品質、先進的技術和可靠的性能，在各類工程項目中發揮著關鍵作用，從城市高樓大廈的拔地而起，到大型礦山的資源開采，再到基礎設施的建設施工，卡特彼勒挖掘機的身影無處不在，是眾多工程團隊信賴的伙伴。
而在卡特彼勒挖掘機眾多的配件中，有一個小小的組件卻有著不可或缺的作用，它就是337-5809線束組件。別看它外觀并不起眼，只是由一根根電線和連接頭組成，但它就像是挖掘機的“神經系統”，承擔著電力傳輸和信號傳遞的重要使命。無論是挖掘機發動機的啟動、工作裝置的操作，還是各種傳感器數據的反饋，都離不開337-5809線束組件的精準運作。可以說，它雖小，卻是保障卡特彼勒挖掘機正常運行的關鍵配件之一，接下來，就讓我們深入了解這個神秘的線束組件。
337-5809線束組件是什么

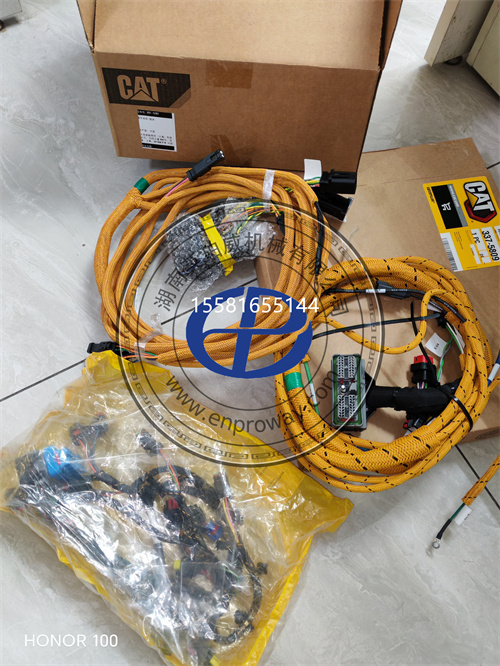

337-5809線束組件外觀上是由一系列不同規格電線有序集合而成，這些電線被精心包裹在防護材料內，以確保其在復雜的工作環境下的安全性和穩定性。從結構來看，它主要由電線、連接器以及一些輔助的固定和保護裝置組成。電線是整個組件的核心，承擔著電力傳輸和信號傳遞的任務，它們采用了特殊的材質，具有良好的導電性和耐高溫、耐腐蝕性能，以適應挖掘機惡劣的工作環境。

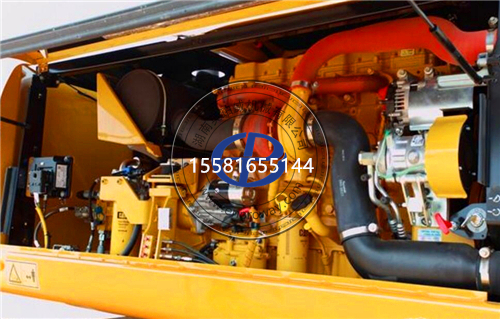

連接器則是線束組件與挖掘機其他電氣部件連接的關鍵部件，其設計精密，能夠實現快速、可靠的連接，確保信號和電力的穩定傳輸。比如，它與發動機的連接，能夠精準地將啟動信號傳遞給發動機控制單元，同時將發動機的運行狀態數據反饋回來。在挖掘機的電氣系統中，337-5809線束組件就像是一張無形的“蜘蛛網”，連接著各個關鍵的電氣部件。它一端連接著發動機的控制模塊，為發動機的啟動、運行提供電力和控制信號；另一端連接著各種傳感器，如油溫傳感器、油壓傳感器、位置傳感器等，將這些傳感器采集到的數據傳輸給挖掘機的中央控制系統，讓操作人員能夠實時了解挖掘機的工作狀態。同時，它還與駕駛室的操作面板、顯示屏等相連，實現操作人員對挖掘機的各種操作指令的傳遞，以及工作信息的顯示。在位置上，它沿著挖掘機的車架、發動機艙等部位進行布置，通過專門的固定裝置固定，避免在挖掘機工作時因震動、晃動而損壞。
不可或缺的作用

在卡特彼勒挖掘機的龐大體系中，337-5809線束組件雖然看似不起眼，卻有著舉足輕重的作用，它主要承擔著信號傳輸和電力分配兩大關鍵任務。
在信號傳輸方面，它就像是挖掘機的“神經網絡”，將各個傳感器采集到的信息準確無誤地傳輸給挖掘機的中央控制系統。比如，當挖掘機在工作時，油溫傳感器會實時監測液壓油的溫度，并將溫度信號通過337-5809線束組件傳輸給控制系統。如果油溫過高，控制系統會及時發出警報，提醒操作人員采取相應措施，如檢查冷卻系統、降低工作負荷等，以避免因油溫過高而損壞液壓元件。同樣，油壓傳感器、位置傳感器等采集到的信號也都依賴于這個線束組件進行傳輸，這些信號對于挖掘機的安全、穩定運行至關重要，能夠幫助操作人員及時了解挖掘機的工作狀態，做出正確的決策。
在電力分配方面，337-5809線束組件就像是一個精密的“電力樞紐”，為挖掘機的各個電氣部件提供穩定的電力供應。以發動機啟動為例，當操作人員轉動鑰匙啟動發動機時，啟動信號通過線束組件傳遞到啟動繼電器，啟動繼電器控制啟動機的工作，同時線束組件將蓄電池的電力傳輸給啟動機，使啟動機能夠帶動發動機運轉。在發動機啟動后，線束組件又將發電機產生的電力分配到各個需要用電的部件，如駕駛室的照明、空調、顯示屏，以及各種電磁閥、控制器等，確保它們能夠正常工作。
在實際的工程作業中，無論是在城市建設中進行高樓大廈的基礎挖掘，還是在礦山開采中進行大規模的土石方作業，卡特彼勒挖掘機都需要頻繁地進行各種操作，如挖掘、回轉、行走等。在這些操作過程中，337-5809線束組件時刻都在發揮著作用，它快速、準確地傳遞著各種操作指令和反饋信號，保障了挖掘機的高效、穩定運行。可以毫不夸張地說，如果沒有337-5809線束組件的正常工作，卡特彼勒挖掘機就如同失去了“神經”和“血脈”，無法正常運轉，整個工程作業也將陷入停滯。
常見故障與解決

在卡特彼勒挖掘機的長期使用過程中，337-5809線束組件可能會出現一些故障，影響挖掘機的正常運行。了解這些常見故障及其解決方法，對于及時排除故障、保障工程進度至關重要。
線路短路是較為常見的故障之一，它通常是由于線束的絕緣層破損，導致電線之間直接接觸，電流瞬間增大。比如，在挖掘機的工作過程中，線束可能會受到尖銳物體的刮擦，或者因長期處于高溫、潮濕的環境中，絕緣層老化、開裂，從而引發短路故障。短路故障發生時，可能會導致保險絲熔斷、電氣元件損壞，甚至引發火災等嚴重后果。當懷疑出現線路短路時，可以使用萬用表的電阻檔來測量線路的電阻值。如果電阻值為零或者非常小，就說明可能存在短路情況。此時，需要仔細檢查線束的絕緣層，找出破損的部位，對絕緣層進行修復或更換受損的線束部分。
線路斷路則是指線束中的電線出現斷裂，導致電流無法正常通過。造成線路斷路的原因有很多，如挖掘機在工作時的劇烈震動、線束受到過度的拉伸或彎曲等。當線路斷路時，相應的電氣部件將無法工作，例如發動機無法啟動、某個工作裝置失去動作等。檢測線路斷路可以使用萬用表的通斷檔，逐段測量線束的連通性。如果萬用表發出蜂鳴聲，說明線路導通；如果沒有聲音，則表示線路存在斷路。找到斷路點后，需要將斷開的電線重新連接，并做好絕緣處理。
接觸不良也是337-5809線束組件常見的故障，它主要發生在連接器部位。由于連接器長期插拔、受到灰塵、濕氣的侵蝕，或者固定不牢，導致連接器內部的金屬觸點氧化、松動，從而出現接觸不良的情況。接觸不良會導致信號傳輸不穩定，電氣部件工作異常，如發動機轉速不穩定、顯示屏出現閃爍等。對于接觸不良的故障，可以先檢查連接器是否松動，將其重新插拔并確保連接牢固。如果是金屬觸點氧化，可以使用砂紙輕輕打磨觸點，去除氧化層，恢復良好的接觸。若觸點嚴重損壞，則需要更換新的連接器。
