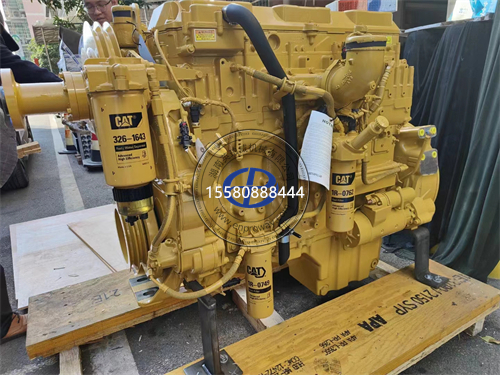

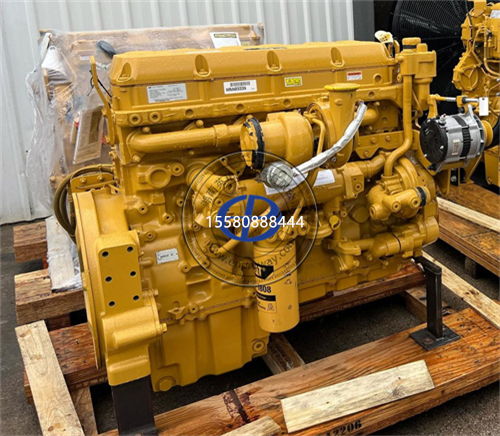

一、卡特 C15 發動機的江湖地位
在重型機械的廣袤天地里，卡特 C15 發動機宛如一位聲名遠揚的武林高手，憑借自身硬實力占據著重要的一席之地。它廣泛應用于挖掘機、裝載機、推土機等各類工程機械，在礦山開采的磅礴作業中，助力挖掘設備高效挖掘礦石；在建筑施工的繁忙場景里，為起重機、攪拌車等提供穩定動力 ，推動高樓大廈拔地而起。發電機組領域，卡特 C15 發動機也是可靠擔當，保障電力穩定供應，在關鍵時刻避免斷電危機。

卡特 C15 發動機之所以備受青睞，源于其強大的動力輸出，能輕松應對各種復雜艱巨的任務，讓機械高效運轉；卓越的耐久性，使其即便在高溫、高壓、高粉塵等惡劣環境下，也能長時間穩定工作，減少故障發生；還有高效的燃油利用率，在降低運營成本的同時，響應環保號召，減少能源浪費 。如此優秀的發動機，一旦出現故障，對生產作業的影響不容小覷，所以維修保養至關重要，今天咱們就聚焦卡特 C15 發動機大修中 238 - 2700 缸套相關事宜。
二、大修前的 “偵察”：如何判斷缸套需更換
在決定對卡特 C15 發動機 238 - 2700 缸套進行大修前，精準判斷缸套是否需要更換至關重要，這就如同醫生看病，準確診斷是有效治療的前提。我們可以從常見故障現象和專業檢測方法兩方面入手。

（一）常見故障現象
當卡特 C15 發動機出現動力下降時，就像一位運動員突然失去了往日的爆發力，原本輕松舉起的 “重物” 現在卻力不從心。這是因為缸套磨損后，氣缸密封性變差，壓縮壓力不足，可燃混合氣無法充分燃燒，使得發動機輸出的動力大打折扣 。比如在挖掘機作業時，挖掘動作變得遲緩，裝載貨物時無法快速提升；裝載機搬運物料，行駛速度明顯變慢，爬坡也變得吃力。
油耗增加也是一個明顯信號。發動機就像一個 “大胃王”，飯量突然增大，燃油消耗遠超正常水平。這是由于缸套問題導致燃燒不充分，大量燃油未釋放能量就被排出，造成能源浪費。原本一箱油能讓設備工作較長時間，現在卻需要頻繁加油，大大增加了運營成本。
異常抖動的發動機如同一個情緒不穩定的人，不停地顫抖。這是因為缸套磨損不均，導致活塞在氣缸內運動時受力不平衡，引發發動機整體抖動。這種抖動不僅影響設備操作的舒適性，還可能對其他部件造成額外的沖擊和損壞，縮短設備使用壽命。
冒黑煙現象表明發動機燃燒狀況不佳，廢氣中含有大量未燃燒的碳顆粒。這是因為缸套磨損使氣缸內的空氣與燃油混合比例失調，燃油無法充分燃燒，從而產生黑色濃煙。在施工現場，遠遠就能看到設備尾部冒出滾滾黑煙，不僅污染環境，還意味著發動機性能已嚴重下降。

（二）專業檢測方法
對于專業維修人員來說，僅靠觀察故障現象還不夠，還需借助專業工具和方法進行精確檢測。內徑千分尺是測量缸套內徑的常用工具，使用時，先將內徑千分尺的測量觸頭伸進缸套內部，使其與缸套內壁緊密接觸，然后小心地調整微分筒，讓測量面在缸套的徑向截面內輕輕擺動，仔細尋找最小尺寸，這個最小尺寸就是缸套的內徑。將測量得到的內徑數據與卡特 C15 發動機 238 - 2700 缸套的標準內徑進行對比，如果差值超過規定的磨損極限，就說明缸套磨損嚴重，需要更換 。一般來說，缸套內徑的磨損極限在 0.1 - 0.3 毫米左右，具體數值可參考發動機的維修手冊。
觀察缸套表面磨損和劃痕也很關鍵。將缸套從發動機中取出后，用干凈的布擦拭其表面，在充足的光線下仔細查看。正常的缸套表面應該是光滑且有一定光澤的，如果發現有明顯的縱向或橫向劃痕，或者表面出現粗糙、不均勻的磨損痕跡，就表明缸套已受損。輕微的劃痕和磨損可以通過珩磨等工藝修復，但如果劃痕深度較深、磨損面積較大，就只能更換缸套。
氣密性測試能直接反映缸套的密封性能。測試時，先將發動機的其他部件安裝好，只留下缸套所在的氣缸，然后通過專用的氣密測試設備向氣缸內充入一定壓力的氣體，通常壓力在 0.5 - 1.0 兆帕之間。接著，仔細觀察壓力計的讀數變化，如果在規定時間內壓力下降明顯，說明氣缸存在漏氣現象，大概率是缸套密封出現問題，需要進一步檢查和處理，必要時更換缸套 。

三、238 - 2700 缸套的那些事兒
（一）缸套參數與特性

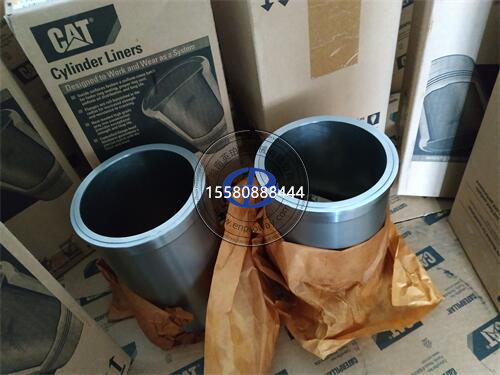

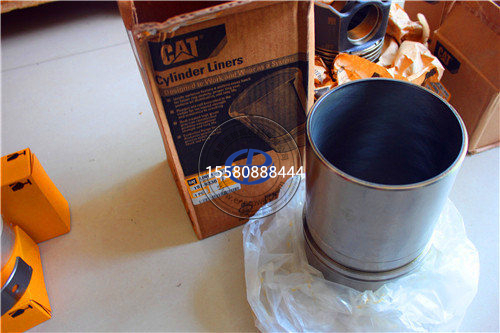

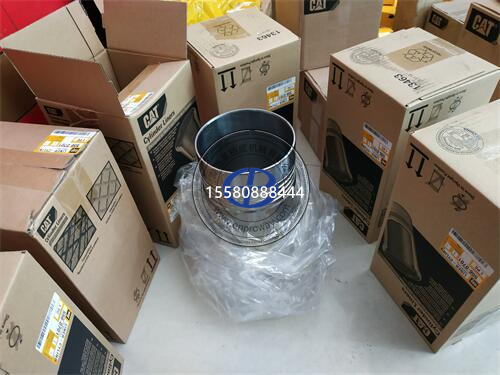

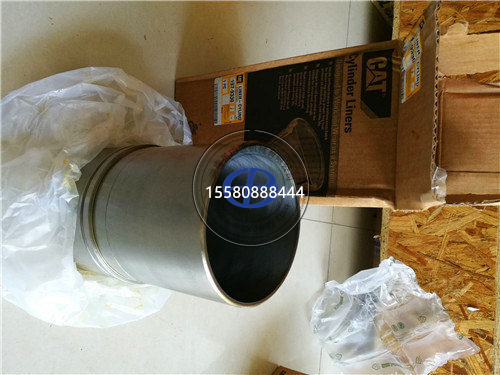

238 - 2700 缸套在卡特 C15 發動機中扮演著關鍵角色，其各項參數決定了發動機的性能表現。它的內徑通常為 137 毫米左右，這個尺寸精準適配活塞的運動，確保活塞在氣缸內平穩往復，實現高效的能量轉換。外徑大約在 145 毫米，合理的外徑設計保證了缸套與發動機機體之間的緊密配合，有效傳遞熱量并維持結構穩定 。高度一般為 220 毫米上下，這樣的高度既能滿足氣缸的工作容積需求，又能保證發動機整體結構緊湊。
材質上，238 - 2700 缸套多采用優質的灰鑄鐵，這種材料具有良好的耐磨性、吸振性和鑄造性能。耐磨性讓缸套在長時間的活塞摩擦下，依然能保持良好的工作狀態，減少磨損帶來的性能下降；吸振性則有助于降低發動機運行時產生的振動和噪音，提升設備的舒適性；出色的鑄造性能使得缸套能夠被精確制造，滿足復雜的工藝要求 。
結構方面，它屬于濕式缸套，直接與冷卻液接觸。這一設計最大的優勢就是冷卻效果極佳，能迅速帶走發動機工作時產生的大量熱量，避免氣缸因過熱而損壞，保證發動機在高溫環境下也能穩定運行。而且，濕式缸套的安裝和更換相對方便，在發動機大修時，能有效縮短維修時間，降低維修成本 。
（二）適配機型與應用場景
238 - 2700 缸套主要適配卡特 C15 ACERT 系列發動機，這類發動機憑借強大的動力和穩定的性能，在眾多工程機械中得到廣泛應用。像卡特彼勒 336D2 LC 挖掘機，它在礦山開采、大型建筑施工等場景中大展身手，238 - 2700 缸套為其 C15 發動機提供穩定的氣缸工作環境，讓挖掘機的挖掘動作強勁有力，無論是挖掘堅硬的巖石，還是搬運大量的土方，都能輕松應對 。
卡特彼勒 966K 裝載機也是 238 - 2700 缸套的適配機型之一，在港口、物流園區等場所，它負責貨物的搬運和裝卸工作。C15 發動機搭配這款缸套，使裝載機具備強大的扭矩輸出，能夠輕松舉起和運輸沉重的貨物，高效完成物流作業。
在船舶領域，一些內河運輸船和小型近海作業船也采用了配備 238 - 2700 缸套的卡特 C15 發動機。在水面上，發動機持續穩定運行，為船舶提供可靠的動力，保障船舶在不同水域條件下順利航行，完成貨物運輸、海上作業等任務 。

四、大修實操：步步為營換缸套
（一）前期準備：糧草先行
在對卡特 C15 發動機 238 - 2700 缸套進行大修前，充分的前期準備工作是確保維修順利進行的關鍵，這就如同行軍打仗前要籌備好糧草一樣重要。
必備工具必不可少，各種規格的扳手是拆卸和安裝螺栓的得力助手，不同尺寸的扳手對應不同規格的螺栓，確保能精準操作 。起重機用于將發動機從設備上安全地吊卸下來，減輕人力負擔，保障操作安全。專用壓套工具則是安裝和拆卸缸套的專業工具，能保證缸套安裝的精度和穩定性。此外，還需要百分表、內徑千分尺等測量工具，用于精確測量發動機零部件的尺寸，確保維修后的發動機性能符合標準 。
材料方面，新的 238 - 2700 缸套是核心部件，必須選擇質量可靠、符合原廠標準的產品，以保證發動機的性能和使用壽命。同時，要準備好密封件，如氣缸墊、缸套密封圈等，它們能有效防止發動機漏氣、漏水，確保發動機正常運行。潤滑油也是不可或缺的，在安裝過程中，涂抹適量的潤滑油可以減少零部件之間的摩擦，便于安裝，還能起到保護零部件的作用 。
維修場地的清潔和安全防護同樣不容忽視。清潔的場地能避免雜質進入發動機內部，防止造成二次損傷。在維修前，要用干凈的抹布擦拭工作臺面，清理地面雜物，確保場地整潔。安全防護方面，維修人員要佩戴好安全帽、手套、護目鏡等防護用品，防止在操作過程中受傷。同時，要確保維修場地通風良好，避免因吸入有害氣體而影響身體健康 。

（二）發動機拆解：小心駛得萬年船
發動機拆解是一項細致的工作，需要按照從外到內、先附件后主體的順序進行，就像拆解一件精密的藝術品，每一步都要小心翼翼。
首先，拆卸進排氣管。進排氣管連接著發動機和外界，在拆卸時，要先擰下固定螺栓，然后小心地將進排氣管從發動機上取下。注意不要用力過猛，以免損壞管道或接口處的密封件 。接著，拆卸正時系統。正時系統對于發動機的正常運轉至關重要，在拆卸時，要先做好標記，記錄正時鏈條或皮帶的安裝位置，然后按照正確的步驟拆卸鏈輪、鏈條或皮帶，避免安裝時出現錯誤 。
拆卸缸蓋是一個關鍵步驟。在拆卸前，要先將缸蓋上的附件，如噴油器、氣門室蓋等拆除，然后按照規定的順序和力矩擰下缸蓋螺栓。在取下缸蓋時，要使用專用工具，如吊具，平穩地將缸蓋吊起，避免缸蓋與缸體發生碰撞 。
最后，拆卸活塞連桿組件。先將活塞連桿組所在的氣缸對應的油底殼部分拆卸下來，露出活塞連桿組件。然后，用合適的工具將活塞連桿組從氣缸中推出，注意在推出過程中，要避免損傷活塞、連桿和氣缸壁 。在整個拆解過程中，要對每個零部件做好標記，記錄它們的安裝位置和順序，以便后續組裝時能夠準確無誤地進行 。

（三）舊缸套取出：巧勁破難題
取出舊缸套需要一定的技巧和方法，稍有不慎就可能損傷缸體，就像在瓷器店里取物，要格外小心。
對于干式缸套，由于其與缸體是過盈配合，拆卸難度較大。常用的方法是使用拉拔器，將拉拔器的爪鉤牢固地勾住缸套的邊緣，然后通過旋轉拉拔器的螺桿，逐漸施加拉力，將缸套從缸體中拉出 。在拉拔過程中，要注意保持拉力的均勻性，避免缸套受力不均而損壞。如果缸套與缸體之間的配合非常緊密，拉拔器無法順利拉出缸套，可以使用壓力機輔助拆卸。將發動機缸體放置在壓力機的工作臺上，使缸套的中心與壓力機的壓頭對齊，然后緩慢施加壓力，將缸套從缸體中壓出 。
對于濕式缸套，由于其與缸體之間有一定的間隙，相對來說拆卸較為容易。可以使用專用的工具，如缸套拆卸器，將其插入缸套與缸體之間的間隙，然后通過旋轉工具，使工具的卡爪卡住缸套，再將缸套拉出 。在取出舊缸套后，要仔細清理缸體上殘留的密封膠、雜質等，使用刮刀、砂紙等工具將缸體表面清理干凈，為新缸套的安裝做好準備 。
（四）新缸套安裝：精度至上
新缸套的安裝是大修過程中的關鍵環節，精度要求極高，必須嚴格按照標準操作，確保安裝質量。
在安裝新缸套前，要對其進行仔細檢查。首先，核對缸套的尺寸，使用內徑千分尺、外徑千分尺等工具測量缸套的內徑、外徑、高度等參數，確保其與發動機的規格要求一致 。同時，檢查缸套的外觀，查看是否有裂紋、砂眼、氣孔等缺陷，如有問題，及時更換缸套 。
安裝時，先在缸套的外表面涂抹一層均勻的潤滑油，這樣可以減少安裝時的阻力，避免損傷缸套和缸體 。然后，將缸套緩慢地放入缸體的安裝孔中，使用專用的壓裝工具，如壓力機，將缸套壓入缸體。在壓裝過程中，要控制好壓力和速度，壓力過大可能導致缸套變形，速度過快則可能使缸套安裝不到位 。一般來說，壓裝壓力應控制在 5 - 10 噸左右，壓裝速度不宜過快，以每分鐘 2 - 3 毫米為宜 。

壓裝完成后，要對缸套進行測量和檢查。使用內徑千分尺測量缸套的內徑，確保其在規定的公差范圍內，一般公差范圍在 ±0.03 毫米左右 。同時，檢查缸套的安裝是否平整，與缸體表面是否平齊，如有偏差，要及時進行調整 。此外，還要檢查缸套與活塞之間的間隙，確保間隙符合標準，一般間隙在 0.1 - 0.2 毫米之間 。
（五）發動機組裝與調試：收尾大考驗
發動機組裝是大修的最后階段，要按照與拆解相反的順序進行，每個部件的安裝都要準確無誤，就像搭建一座精密的機器，任何一個小零件的錯誤都可能影響整體性能 。
在組裝過程中，要特別注意各部件的安裝順序、位置和緊固力矩。例如，安裝缸蓋時，要先將氣缸墊正確地放置在缸體上，然后將缸蓋平穩地安裝在氣缸墊上，按照規定的順序和力矩擰緊缸蓋螺栓，一般力矩在 100 - 150 牛・米之間 。安裝活塞連桿組件時，要確保活塞的方向正確，連桿與曲軸的連接牢固 。
完成組裝后，進行調試工作。首先，進行啟動測試，檢查發動機是否能夠順利啟動。啟動后，觀察發動機的運轉平穩性，是否有異常抖動、噪音等現象 。同時，檢查發動機的排放情況，使用專業的尾氣檢測設備檢測尾氣中的污染物含量，確保排放符合環保標準 。如果在調試過程中發現問題，要及時進行排查和解決，直到發動機能夠正常運行 。

五、大修后：呵護愛車新 “心臟”
（一）磨合期注意事項
大修后的卡特 C15 發動機，就像一位剛經歷手術的病人，需要一段恢復期，也就是我們所說的磨合期。一般來說，磨合期在 200 - 300 工作小時左右 ，這段時間內，設備的運行狀態對發動機的長期性能和使用壽命有著重要影響。
在磨合期內，轉速控制至關重要，應將發動機轉速控制在 2500 - 3000 轉 / 分鐘以內，避免長時間高轉速運轉。高轉速會使發動機內部零部件承受過大的負荷和摩擦，不利于它們的磨合和穩定 。比如在挖掘機作業時，不要將油門開到最大，保持中等轉速進行挖掘操作；裝載機行駛時，避免急加速，緩慢提升車速。
負荷方面，要嚴格控制在額定負荷的 70% - 80% 以下 。超載會讓發動機過度勞累，增加磨損，影響磨合效果。例如，裝載機在搬運貨物時，不要超過其額定載重量的 80%，合理分配每次的裝載量。
急加速和急剎車也是磨合期的大忌，這兩種行為會對發動機產生劇烈的沖擊，破壞零部件之間的正常磨合。就像跑步時突然沖刺和急停，會對身體關節造成傷害一樣。在設備操作過程中，要平穩地控制油門和剎車，提前預判路況和作業需求，避免不必要的急加速和急剎車。
定期更換機油和濾清器同樣不可或缺。在磨合期內，機油會快速受到污染，含有大量的金屬碎屑和雜質，這些污染物會加劇發動機零部件的磨損。因此，建議在磨合期內每 50 - 100 工作小時更換一次機油和濾清器 ，確保發動機內部的清潔和良好潤滑。更換機油時，要選擇符合卡特 C15 發動機要求的優質機油，根據發動機的工作環境和季節，選擇合適的機油粘度 。例如，在高溫環境下，可選用粘度稍高的機油，以保證良好的潤滑性能；在寒冷季節，選擇低溫流動性好的機油，便于發動機啟動和零部件的潤滑 。

（二）日常維護要點
日常維護是讓卡特 C15 發動機保持良好狀態的關鍵，就像我們每天都要洗臉刷牙保持個人衛生一樣，發動機也需要定期的檢查和維護。
每天工作前，要檢查冷卻液液位。冷卻液就像發動機的 “退燒藥”，能有效帶走發動機工作時產生的熱量，防止發動機過熱。打開發動機艙，找到冷卻液儲液罐，觀察液位是否在 MAX（最高液位）和 MIN（最低液位）刻度線之間 。如果液位過低，要及時添加符合卡特標準的冷卻液，注意添加的冷卻液品牌、型號和顏色要與原來的一致 。同時，檢查冷卻液是否有變質、渾濁的情況，如有異常，應及時更換冷卻液 。
機油液位的檢查也不容忽視，機油是發動機的 “血液”，為零部件提供潤滑和保護。使用機油標尺檢查機油液位，液位應在標尺的上下限之間。機油不足會導致零部件磨損加劇，甚至引發故障；機油過多則會增加發動機的運轉阻力，影響性能 。定期更換機油和機油濾清器，一般情況下，每 250 - 500 工作小時更換一次機油和濾清器，具體更換周期可參考發動機的使用手冊 。在更換機油時，要確保舊機油完全排放干凈，同時清潔機油濾清器的安裝座，避免雜質殘留 。
空氣濾清器的清潔至關重要，它能防止灰塵、雜質等進入發動機，保護發動機內部零部件。定期檢查空氣濾清器，根據使用環境和工作強度，一般每 50 - 100 工作小時清潔一次，當空氣濾清器的阻力達到規定值時，應及時更換濾芯 。清潔時，可使用壓縮空氣從濾芯內部向外吹，將灰塵和雜質吹出；更換濾芯時，要選擇質量可靠的原廠配件，確保過濾效果 。

燃油系統也需要定期檢查，檢查燃油管路是否有泄漏、老化的情況，接頭是否松動。定期排放燃油箱中的水和沉渣，避免水分和雜質進入發動機，影響燃燒效果和發動機性能 。每 250 - 500 工作小時更換燃油濾清器，確保燃油的清潔度 。同時，要使用符合卡特 C15 發動機要求的燃油，劣質燃油會導致發動機燃燒不充分、積碳增加，甚至損壞噴油器等部件 。
皮帶的檢查也很重要，檢查皮帶是否有松弛、磨損、裂紋等情況。皮帶過松會導致傳動效率降低，出現打滑現象；皮帶過緊則會增加皮帶和皮帶輪的磨損，甚至導致皮帶斷裂 。如果發現皮帶出現問題，應及時調整或更換皮帶 。一般每 500 - 1000 工作小時檢查一次皮帶的張緊度和磨損情況 。
渦輪增壓器是提高發動機性能的重要部件，要定期檢查渦輪增壓器的工作狀態。檢查渦輪增壓器的壓氣機葉輪和渦輪葉輪是否有損壞、變形，軸承是否有松動 。每 500 - 1000 工作小時檢查一次渦輪增壓器的機油供應和回油情況，確保潤滑良好 。同時，注意渦輪增壓器的工作溫度，避免長時間高溫運行，以免損壞渦輪增壓器 。

六、Q&A：常見問題與解答
（一）大修費用大概多少？
卡特 C15 發動機大修 238 - 2700 缸套的費用，沒有一個固定的數值，它受多種因素左右。缸套本身的價格，原廠配件通常在 2000 - 3000 元左右，副廠配件相對便宜些，大概 1000 - 2000 元 ，但質量和性能可能存在差異。維修過程中，還涉及到其他零部件的更換，像活塞、活塞環、連桿等，這些零部件的費用累加起來也不少。另外，人工費用也占了較大比重，不同地區、不同維修廠的收費標準不同，一般在 2000 - 5000 元左右 。如果發動機除了缸套問題，還有其他嚴重故障，比如曲軸變形、氣門損壞等，維修費用還會大幅增加。所以，總體算下來，卡特 C15 發動機大修 238 - 2700 缸套的費用可能在 5000 - 10000 元甚至更高 。
（二）維修周期要多久？
維修周期主要取決于維修的復雜程度和維修廠的工作效率。一般情況下，如果只是單純更換 238 - 2700 缸套，且維修廠配件齊全、技術熟練，3 - 5 天就能完成 。但如果發動機拆解后，發現還有其他零部件需要維修或更換，像正時系統故障、渦輪增壓器損壞等，維修時間就會延長，可能需要 7 - 10 天 。此外，如果遇到配件缺貨的情況，等待配件的時間也會算在維修周期內，這就可能導致維修周期進一步拉長，有時甚至需要半個月以上 。

（三）維修后質保是怎樣的？
維修后的質保政策，不同的維修廠有不同的規定。一些正規的維修廠，會提供 3 - 6 個月的質保期，在質保期內，如果發動機出現與本次維修相關的故障，維修廠會免費進行維修或更換零部件 。也有部分維修廠會按照行駛里程或工作小時數來提供質保，比如質保期為 500 工作小時或者 10000 公里 。在質保期內，用戶要注意保存好維修記錄和發票等憑證，以便在出現問題時能夠順利享受質保服務 。同時，要按照維修廠的要求進行正確的使用和保養，否則可能會影響質保的有效性 。
（四）如何選擇優質缸套？
選擇優質缸套至關重要，關乎發動機的性能和使用壽命。首先，要查看產品是否有正規的品牌標識和生產廠家信息，知名品牌的缸套，如卡特原廠的 238 - 2700 缸套，質量更有保障，它們在生產工藝、材質選擇上都有嚴格的標準 。其次，檢查缸套的外觀，優質缸套表面光滑平整，沒有明顯的砂眼、氣孔、裂紋等缺陷 。可以用手觸摸缸套內壁，感受其光滑度，內壁粗糙的缸套會增加活塞的磨損。還可以通過測量缸套的尺寸來判斷其質量，使用內徑千分尺、外徑千分尺等工具，測量缸套的內徑、外徑、高度等參數，與標準尺寸進行對比，誤差在允許范圍內的才是合格產品 。此外，查看產品的質量認證，如 ISO 9001 質量管理體系認證等，有認證的產品在質量管控上更規范 。在購買時，要選擇正規的銷售渠道，如卡特授權的經銷商，避免買到假冒偽劣產品 。

253-1752 止推板 2,317-8766 主軸承 7,490-7198 進氣門 12,490-7200 排氣門 12,226-5561 氣門座鑲圈 12,280-3979 氣門座鑲圈 12,536-2063 氣門導管 24,164-4187 活塞環 6,180-7350 活塞銷 6, 247-6130 頂部活塞環 6,238-0294 活塞環 6
224-3246 連桿軸承 6,238-2700 缸套 6,473-4623 發動機主大修套件 1,473-3265 發動機缸蓋墊片套件 1,473-3279 發動機中、下部墊片套件 1,473-3264 發動機后部墊片套件 1,473-3263 發動機油冷器及管路墊片套件 1,473-3262 發動機前部墊片套件 1
110-2220 缸套密封圈 6,142-6217 O 形密封圈 6,9L-5854 加注口箍帶 6,263-4920 噴油器套筒 6,166-2904 O 形密封圈 12, 9X-7430 O 形密封圈 6
零件號 238-2700 的兼容型號
UNDERGROUND ART TRUCK
AD30
GENERATOR SET
C15
TRUCK ENGINE
C15
WHEEL TRACTOR
627G 637D 623G 631D 633D 621G
RECLAIMER MIXER
RM-500
SOIL COMPACTOR
825H
LOAD HAUL DUMP
R2900G
EJECTOR TRUCK
740
WHEEL DOZER
824H
LANDFILL COMPACTOR
826H
WHEEL LOADER
980H
TRACK-TYPE TRACTOR
D8T D8R
ARTICULATED TRUCK
740 735 OEM 735
PIPELAYER
583T 587T
INDUSTRIAL ENGINE
C15
WHEEL SCRAPER
657G 657E
TRUCK
770
EXCAVATOR
365C L 365C L MH 365C
