沃爾沃TAD941GE 柴油發動機維修技術

沃爾沃TAD941GE 柴油發動機產品識別

沃爾沃TAD941GE 柴油發動機TAD941GE基本參數：

直列六缸、四沖程

直噴式柴油發動機

缸徑：120mm

行程：138mm

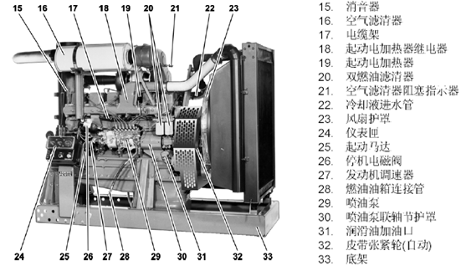

沃爾沃TAD941GE 柴油發動機外觀部件（1）

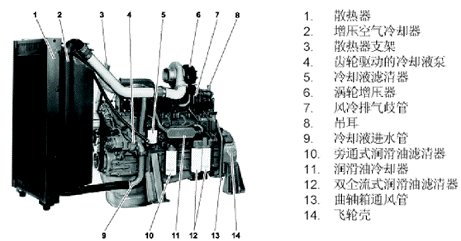

沃爾沃TAD941GE 柴油發動機外觀部件（2）

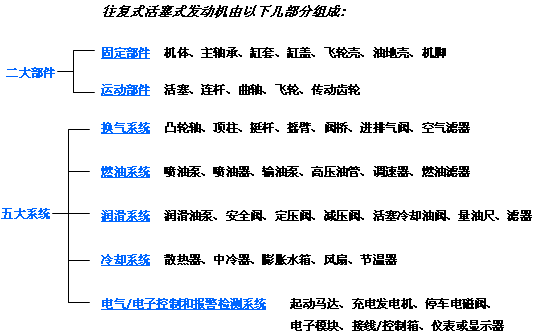

沃爾沃TAD941GE 柴油發動機發動機基本組成

沃爾沃TAD941GE 柴油發動機固定部件– 機體

沃爾沃TAD941GE 柴油發動機固定部件– 缸蓋

沃爾沃TAD941GE 柴油發動機固定部件– 機體與缸套

沃爾沃TAD941GE 柴油發動機運動部件– 活塞

沃爾沃TAD941GE 柴油發動機運動部件– 連桿

沃爾沃TAD941GE 柴油發動機運動部件– 曲軸

沃爾沃TAD941GE 柴油發動機進排氣系統– 傳動齒輪

1. 曲軸齒輪，2. 左惰轉齒輪，3. 噴油泵齒輪，4. 凸輪軸齒輪，5. 上惰轉齒輪，6. 淡水泵齒輪，7. 右惰轉齒輪，8. 機油泵惰齒輪，9. 機油泵齒輪，10.輔助動力輸出，

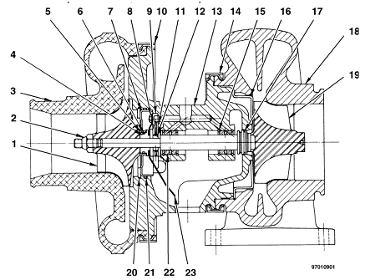

沃爾沃TAD941GE 柴油發動機進排氣系統– 渦輪增壓器

沃爾沃TAD941GE 柴油發動機冷卻系統– 節溫器

沃爾沃TAD941GE 柴油發動機冷卻系統– 水泵

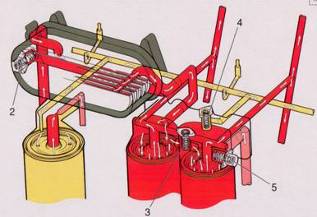

沃爾沃TAD941GE 柴油發動機潤滑系統– 各閥件

1. 安全閥，2. 滑油冷卻器旁通閥，3. 滑油濾器旁通閥，4. 定壓閥，5. 活塞冷卻閥，

沃爾沃TAD941GE 柴油發動機潤滑系統– 各閥件

1. 安全閥，2. 滑油冷卻器旁通閥，3. 滑油濾器旁通閥，4. 定壓閥，5. 活塞冷卻閥，

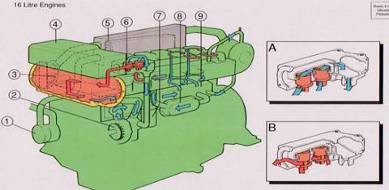

沃爾沃TAD941GE 柴油發動機潤滑系統– 流向

沃爾沃TAD941GE 柴油發動機潤滑系統– 油泵

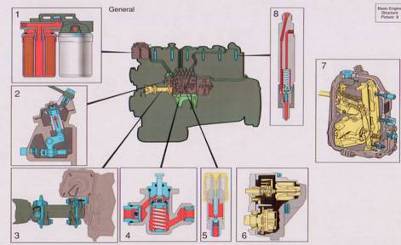

沃爾沃TAD941GE 柴油發動機燃油系統– 組成

沃爾沃TAD941GE 柴油發動機燃油系統– 流向

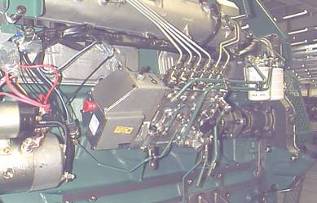

沃爾沃TAD941GE 柴油發動機電子執行器 - ACB275 系列

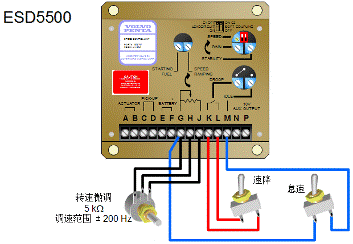

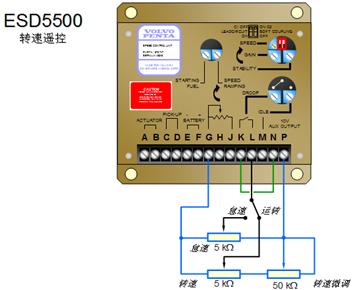

ESD5500

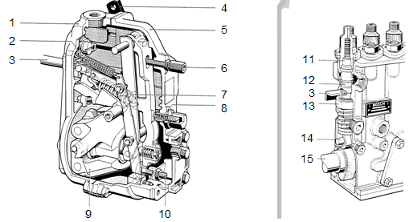

沃爾沃TAD941GE 柴油發動機RSV 調速器 (全程式)

1 調速器殼體，2 起動彈簧，3 控制桿/燃油齒條，4 油門桿，5 調速器蓋，6 怠速限位螺釘，7 調速彈簧，8 阻尼螺釘，9 調速器飛塊，10 油量限位螺釘，11 出油閥，12 柱塞偶件，13 油量調節套，14 滾輪頂柱，15 凸輪軸，

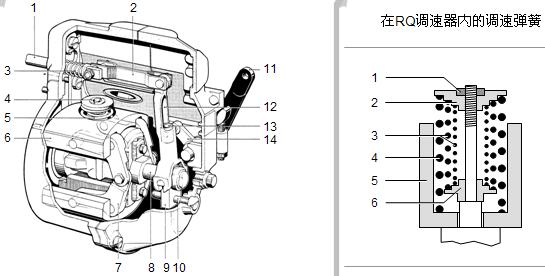

沃爾沃TAD941GE 柴油發動機RQ 調速器 (單極式)

1 控制齒桿，2 連接叉，3 間隙補償彈簧，4 調節螺母，5 調速彈簧，6 飛塊，7 直角杠桿，8 滑動螺栓，9 滑塊，10 導銷，11 控制桿，12柱桿，13 導塊，14 連接桿，

1 調節螺母，2 外彈簧座，3 高速彈簧，4 怠速彈簧，5 飛塊，6 內彈簧座，

沃爾沃TAD941GE 柴油發動機調速器的功用

1. 根據負荷變化，迅速、自動地調整供油量，使輸出功率與負荷保持平衡，保持穩定的轉速。

2. 限制最高轉速，防止飛車事故。

3.      保證低速空轉的穩定性。

沃爾沃TAD941GE 柴油發動機調速器的分類  (一)

1. 沃爾沃TAD941GE 柴油發動機機械調速器：感應元件為飛鐵和彈簧機構，直接傳動執行元件。該類調速器常和噴油泵組合成一體，在小功率柴油機中用途廣泛。

2. 沃爾沃TAD941GE 柴油發動機液壓調速器：感應元件為飛鐵和彈簧機構，液壓伺服器將感應元件的信號放大，再操縱噴油泵的調油齒桿。該類調速器工作能力大，調節精度高，廣泛用于大功率柴油機。

3. 沃爾沃TAD941GE 柴油發動機電子調速器：傳感器將轉速變化轉換成電量變化，經電子控制器處理后操縱執行元件。分為兩種類型：

- 全電子調速器：信號感測部分和執行機構均為電氣式。工作能力較小，適應于小型柴油機。

- 電液調速器：信號感測為電子式，執行機構為液壓伺服器。采用不同工作能力的伺服器，可滿足不同功率柴 油機的要求。

Volvo Penta 常用的調速器為機械調速器和全電子調速器

沃爾沃TAD941GE 柴油發動機調速器的分類  (二)

1. 沃爾沃TAD941GE 柴油發動機單制式調速器:  調速彈簧預緊力固定不變, 當柴油機轉速超過最高標定轉速時調速器才起作用. 又稱恒速調速器.
2. 沃爾沃TAD941GE 柴油發動機全制式調速器:    彈簧彈力由操縱桿來控制, 可以控制柴油機在一定的轉速范圍內的任意轉速下穩定工作.

沃爾沃柴油發動機調速器的精度等級

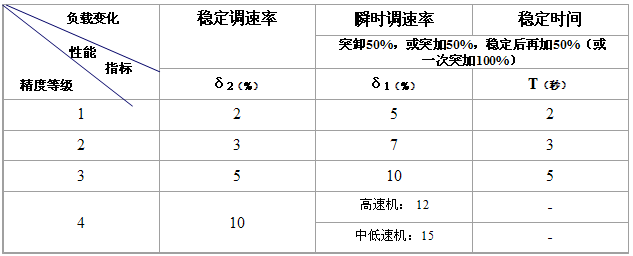

我國調速器精度等級及主要動態性能指標

我國的分級:

船用主推進柴油機 ----  4級

柴油發電機組 ---- 高于 3 級

車用電站或應急發電機組 ---- 1 級或 2級

國際分級:

視各船級社的要求而不同, 一般直接給出各個指標

              看一看Volvo  Penta TAD1631GE的 調速率.

                                                TAD740GE的調速率

沃爾沃TAD941GE 柴油發動機調速器的常用調整

1. 對機械調速器

     - 速降調整

     - 額定轉速調整

2. 對電子調速器

     - 速降調整

     - 額定轉速調整

     - 穩定性調整

     - 其它調整

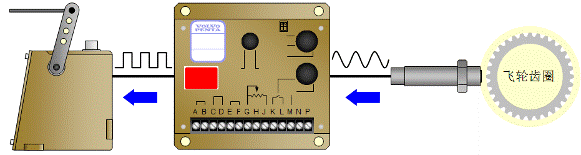

一個基本的GAC調速系統由三部分組成

電子執行器：與發動機的噴油泵連接

電子轉速控制單元：將發動機即時轉速與期望轉速相比較, 向電子執行器發出更正信號.

磁性轉速傳感器：通過向轉速控制單元發出頻率信號來檢測發動機轉速

沃爾沃TAD941GE 柴油發動機使用基本知識介紹

•         四、沃爾沃TAD941GE 柴油發動機使用

•         1. 正確安裝

•         2. 正確使用油和冷卻液

•         3. 使用原裝零配件

•         4. 按VOLVO PENTA 公司要求正確進行維護保養

•         -- 沃爾沃TAD941GE 柴油發動機維護保養周期表

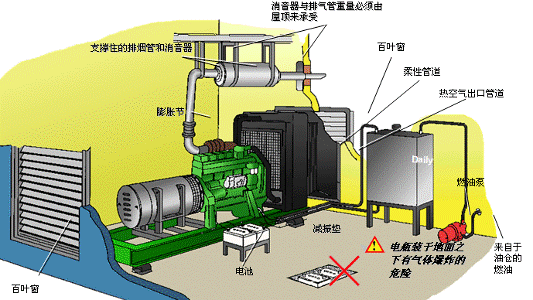

保持機房整潔

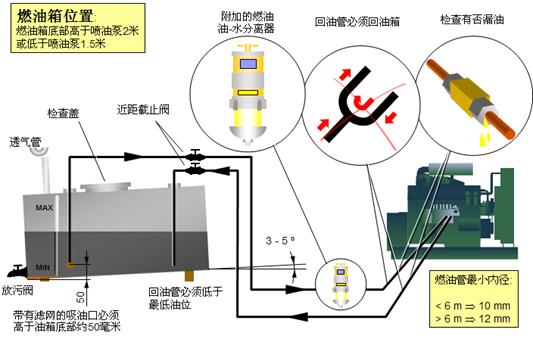

沃爾沃TAD941GE 柴油發動機燃油箱與燃油管

1、燃油箱底最多低于噴油泵2米；

2、燃油箱底最多高于噴油泵1.5米；

3、帶濾網的吸油管的管端至少應高出油箱底50mm；

4、燃油回油管和管端應在油位以下；

5、燃油管的最小內徑 6米以內為10mm，6米以上為12mm

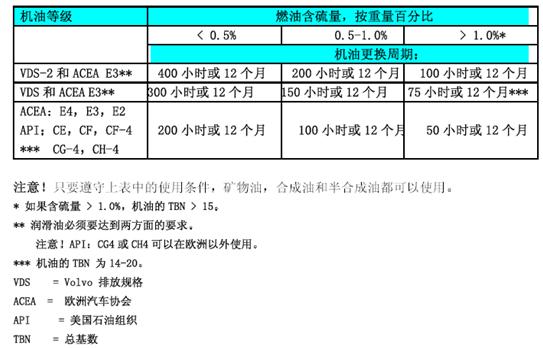

沃爾沃TAD941GE 柴油發動機機油的選擇(1)

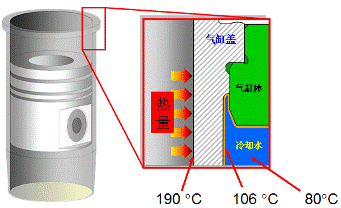

沃爾沃TAD941GE 柴油發動機氣缸套 – 傳熱全過程

水垢層厚度對散熱系數的影響

沃爾沃TAD941GE 柴油發動機不用冷卻液的危害性

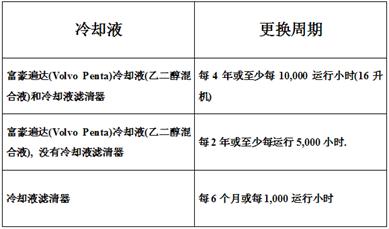

沃爾沃TAD941GE 柴油發動機冷卻液與更換周期

沃爾沃TAD941GE 柴油發動機的維護保養

每天首次起動前

•          檢查發動機潤滑油位①；

•          檢查冷卻液位；

•          檢查和清潔散熱器外部；

•          檢查空氣濾清器阻塞指示器①②③ ；

•          檢查發動機有無漏水、漏油；

①當連續使用時，

柴油發電機帶負荷后周波低 原因，柴油發動機大修后有異響，

應該每8小時檢查一次；

②當指示器顯示1/3—1/2紅色標記時，應該更換空氣濾清器。

③ 在多塵環境中運行時，應采用特制的空氣濾清器（VP不提供）。

關于沃爾沃TAD941GE 柴油發動機停機

1. 停機前應在空負載運行幾分鐘, 以防止過熱.

2. 停機后檢查泄漏情況.

3. 關閉燃油閥和電門.

4. 記錄運行小時數, 完成所要求的保養工作.

注意:   1) 在發動機不常使用的情況下, 至少每14天讓發動機運行一次, 并使其達到工作溫度, 以防止銹蝕;

       2) 發動機停用2個月以上, 應進行防銹油封.
