工業用沃爾沃D12柴油發動機維修技術參數

n       沃爾沃D12柴油發動機結構

n       - 基本沃爾沃D12柴油發動機結構（ENGINE）
         - 沃爾沃機體
         - 沃爾沃曲軸
         - 沃爾沃缸套與活塞
         - 沃爾沃汽缸頭
         - 沃爾沃氣門機構
         - 沃爾沃變速箱
- 沃爾沃燃油系統
-沃爾沃    潤滑系統
- 沃爾沃冷卻系統

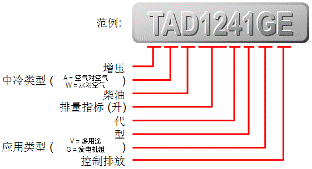

產品命名 – 工業用沃爾沃D12

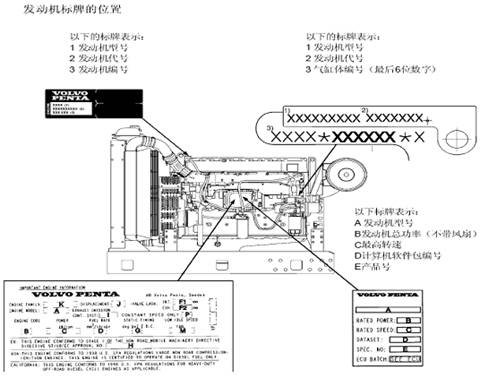

沃爾沃發動機標牌(D12發動機)

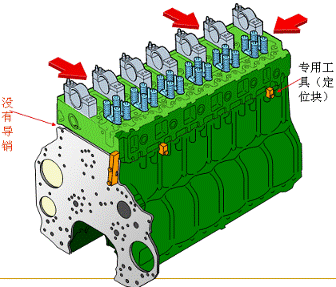

沃爾沃D12柴油發動機氣缸體

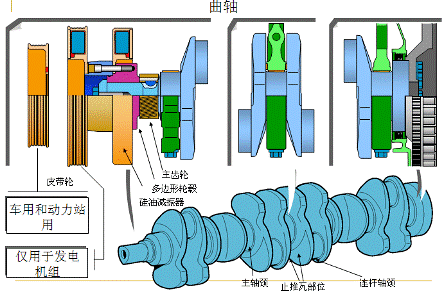

沃爾沃D12柴油發動機曲軸

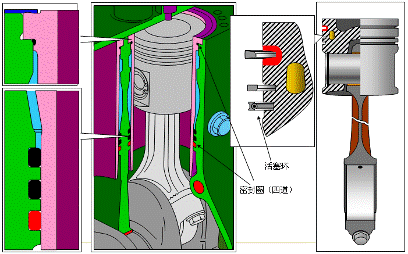

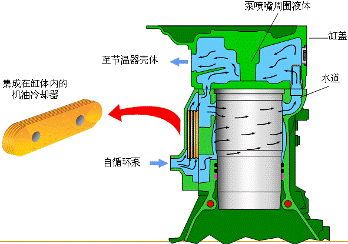

沃爾沃D12柴油發動機缸套和活塞

沃爾沃D12柴油發動機缸套和活塞

n       缸套與冷卻水套之間用橡膠密封圈密封。其上部處有一細的硅帶外還有一橡膠密封圈，下部密封由鑲在機體里的三道密封圈構成。

n       上兩個EPDM橡膠制成（黑色），而最底下的由硫化橡膠（紫）制成。

n       在裝缸套前，在缸套凸肩和缸體襯套圈之間先裝上一細的硅膠密封圈。

n       實心氣缸墊是整體制成的，在氣缸頭和缸體之間有密封水及油道的橡膠密封圈。缸套與缸墊的接觸面有一凸緣，高起缸體0.15-0.20mm。

n       超過正常怠速，潤滑油從位于活塞下面的活塞冷卻噴嘴噴出，經油道送到活塞環戶圈內的循環油道內，用以冷卻活塞冠和尚活塞環。上部和中間活塞環標有“TOP”字樣，下部活塞環（刮油環）沒有方向。

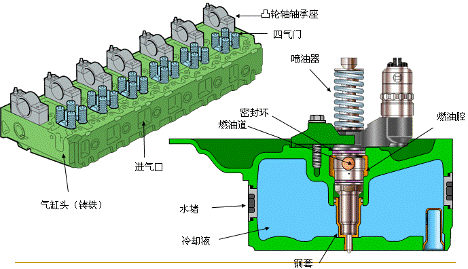

沃爾沃D12柴油發動機汽缸頭-噴油器

沃爾沃D12柴油發動機進氣和排氣系統

沃爾沃D12柴油發動機缸蓋 – 進 / 排氣

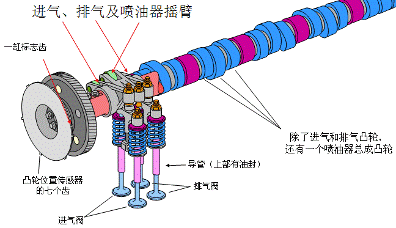

沃爾沃D12柴油發動機氣門機構

沃爾沃D12柴油發動機氣門機構

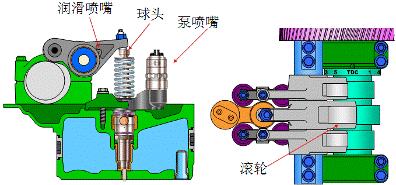

沃爾沃D12柴油發動機噴油器機構

沃爾沃D12柴油發動機汽缸頭 – 調整

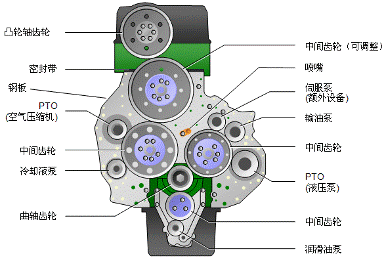

沃爾沃D12柴油發動機齒輪箱 （傳送機構）– 工業用

沃爾沃D12柴油發動機 - 燃油系統

- 對D12的燃油系統有一個理論性認識。

- 認識到在對燃油系統進行操作時，保持全程

  清潔的重要性。

- 從理論上了解噴油器的功能。

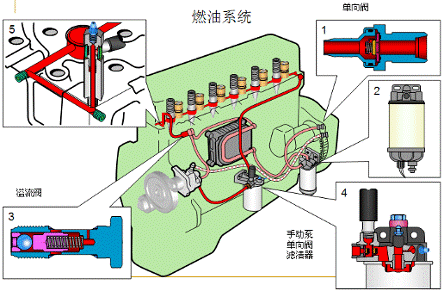

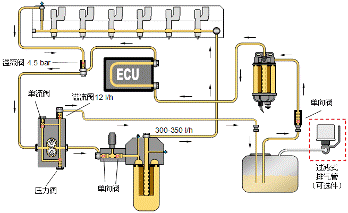

沃爾沃D12柴油發動機燃油系統

沃爾沃D12柴油發動機燃油系統 - 原理

沃爾沃D12柴油發動機泵噴嘴

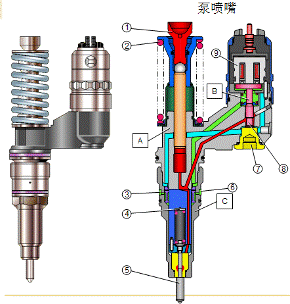

沃爾沃D12柴油發動機Volvo PDE32 C

主要部件:A泵部件,B閥部件,C噴油部件

1球形接頭，2回油彈簧，3回油油道，4噴嘴彈簧墊片，5噴嘴（5孔），6進油道，7控制閥停止，8控制閥，9電磁閥，

燃油系統 - 零部件

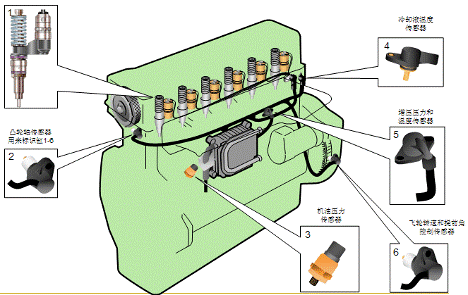

沃爾沃D12柴油發動機燃油系統 – 傳感器

沃爾沃D12柴油發動機 - 潤滑系統

- 了解D12潤滑系統的設計和機能。

- 對潤滑系統各個部件有個很好的了解。

- 必須了解維護和良好潤滑的重要性。

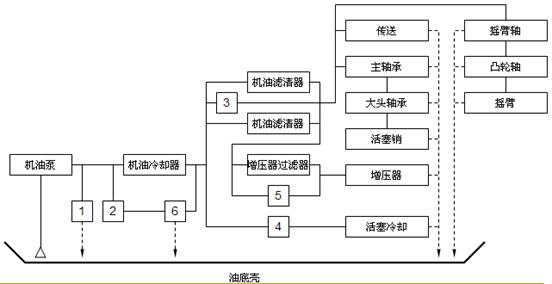

沃爾沃D12柴油發動機潤滑系統流程表

作用

1安全閥（缸體）7.0ba，2機油冷卻器旁通閥3.0ba ，3機油濾清器溢流閥1.1ba ，4活塞冷卻閥2.0ba，5增壓器過濾器溢流閥1.1ba，6減壓閥（缸體）4.8ba，

沃爾沃D12柴油發動機機油系統

作用

1安全閥（缸體），2機油冷卻器旁通閥 ， 3過濾器溢流閥，4活塞冷卻閥，5增壓器過濾器溢流閥，6減壓閥（缸體），

開啟壓力

1  7.0 bar，2  3.0 bar ，3   1.1 bar，4   2.0 bar，5   1.1 bar，6   4.8 bar，

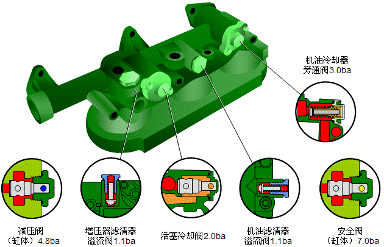

工業用沃爾沃D12柴油發動機機油系統 - 閥

工業用D12 - 冷卻系統

- 對D12冷卻系統的設計和功能有一個理論認識。

- 對D12與VOLVO的舊式12升發動機相比所有的新特色和改進有個了解。

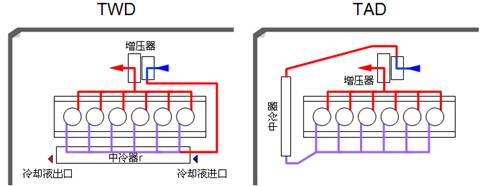

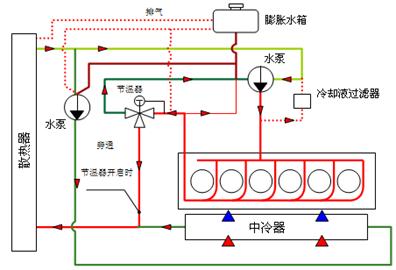

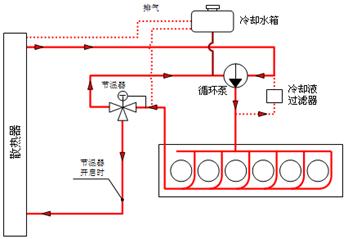

工業用沃爾沃D12柴油發動機（TWD）- 冷卻系統

工業用沃爾沃D12柴油發動機（TAD）- 冷卻系統

沃爾沃D12柴油發動機冷卻系統

工業用沃爾沃D12柴油發動機 - 節溫器體
